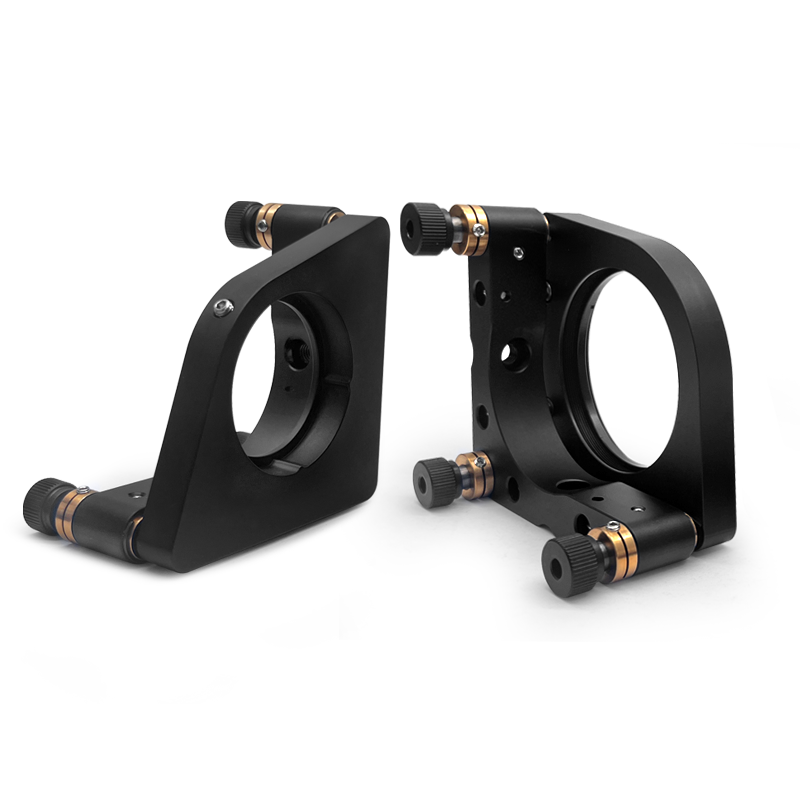

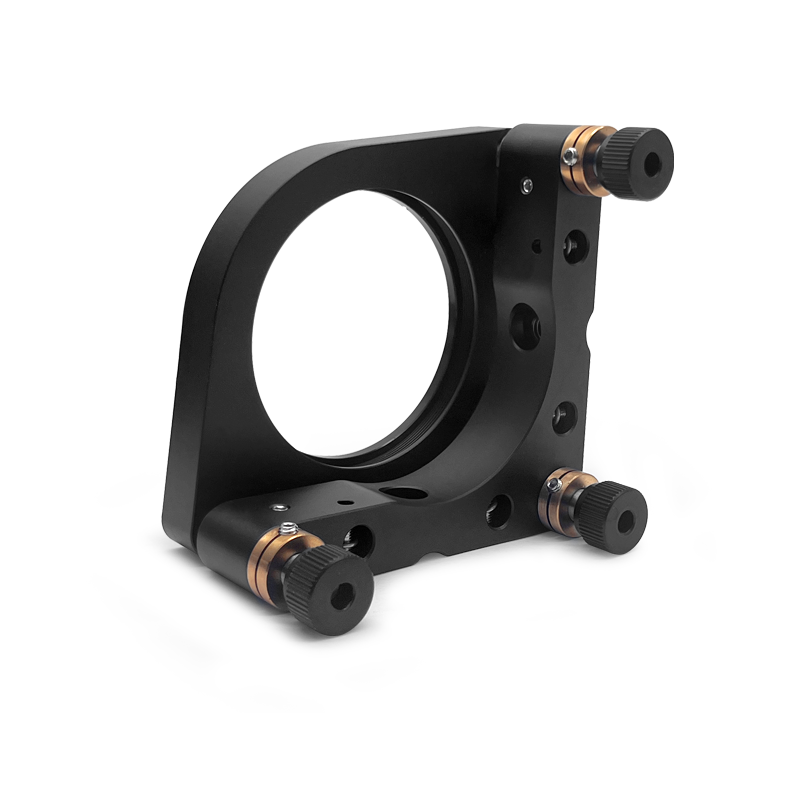

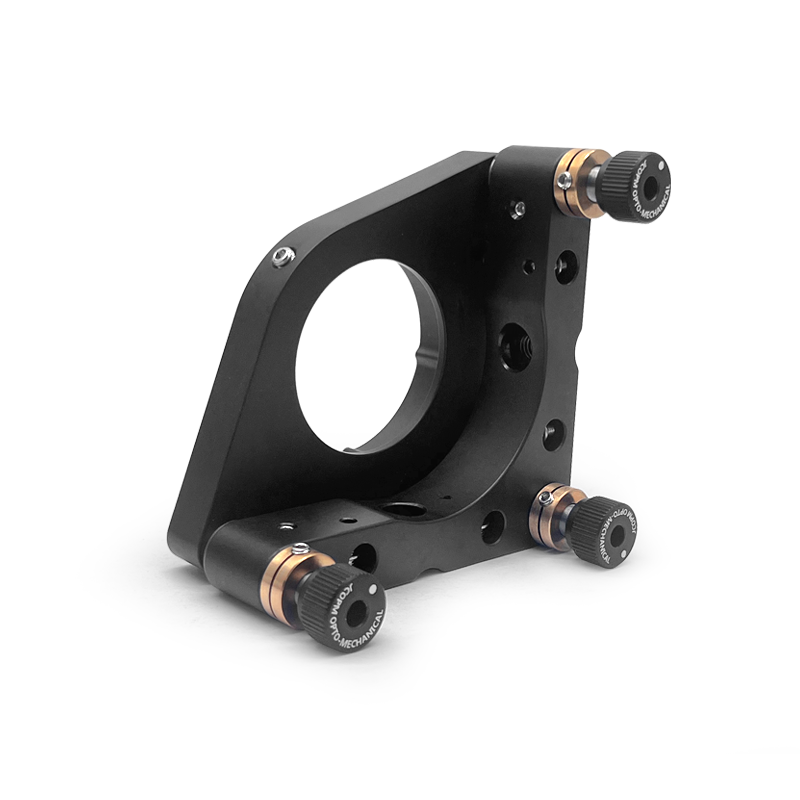

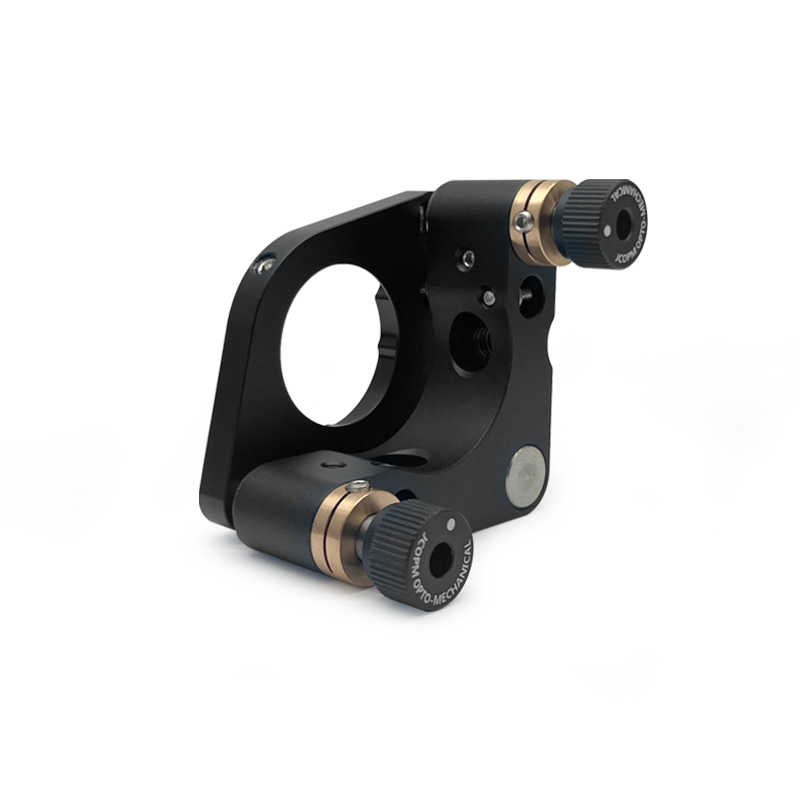

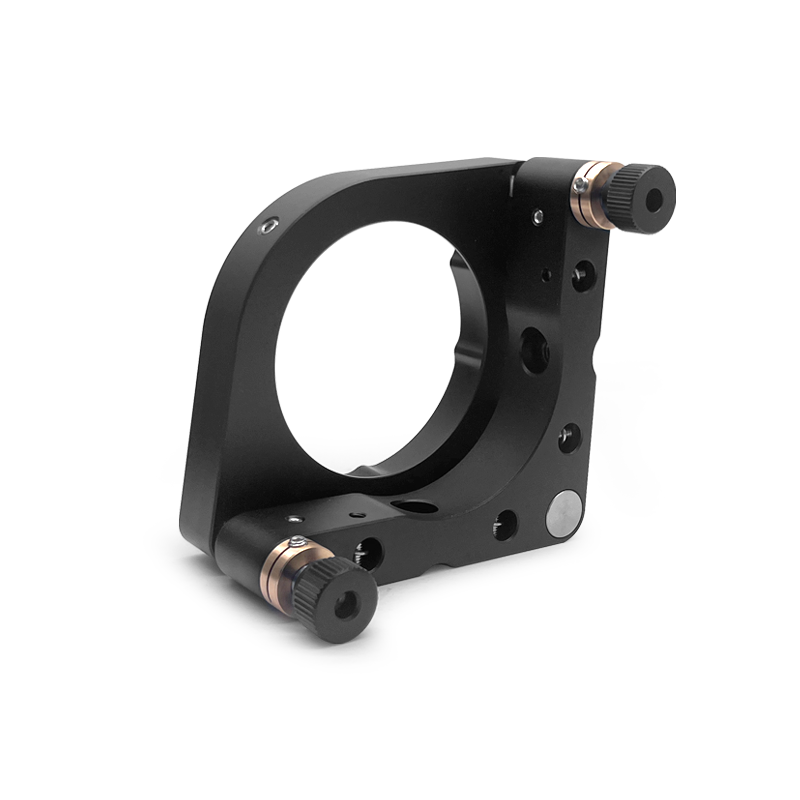

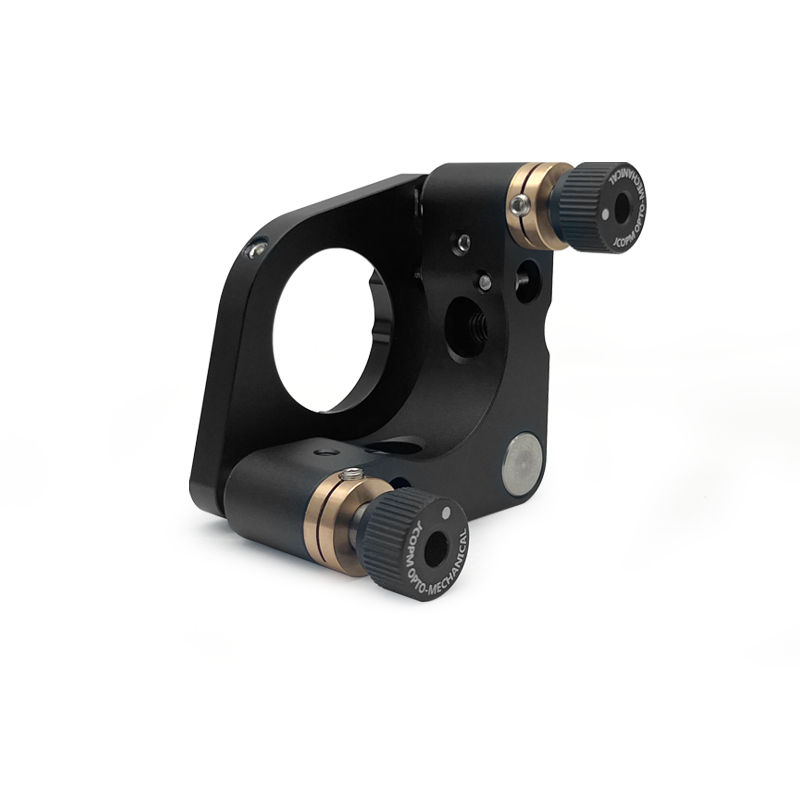

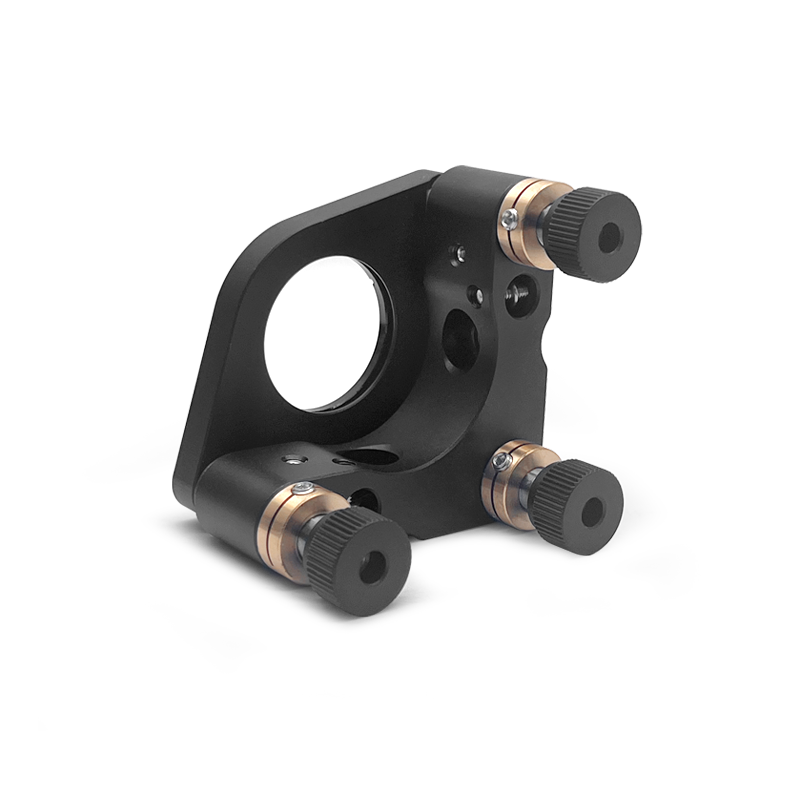

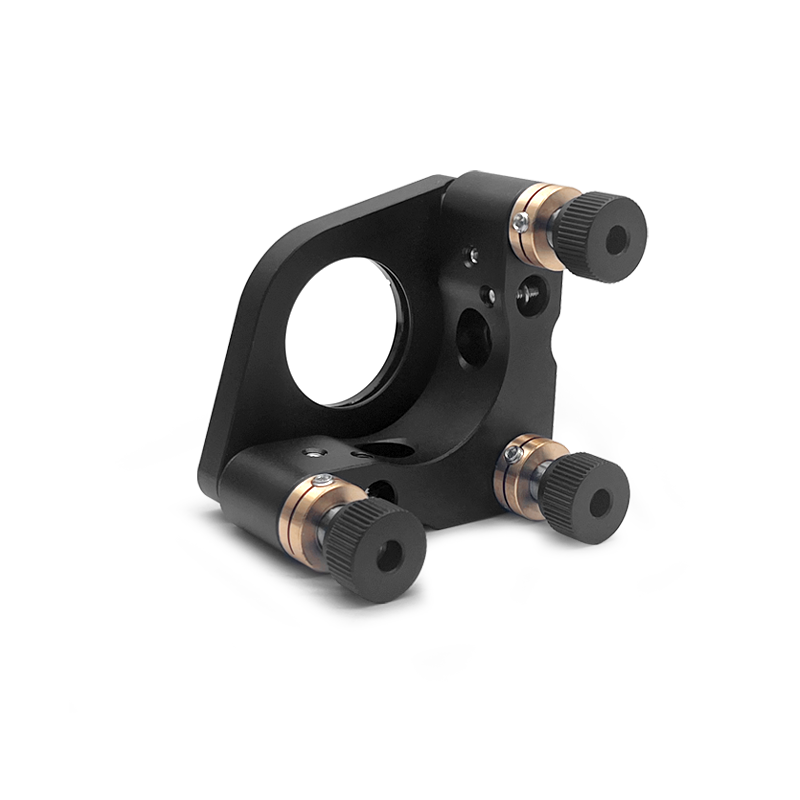

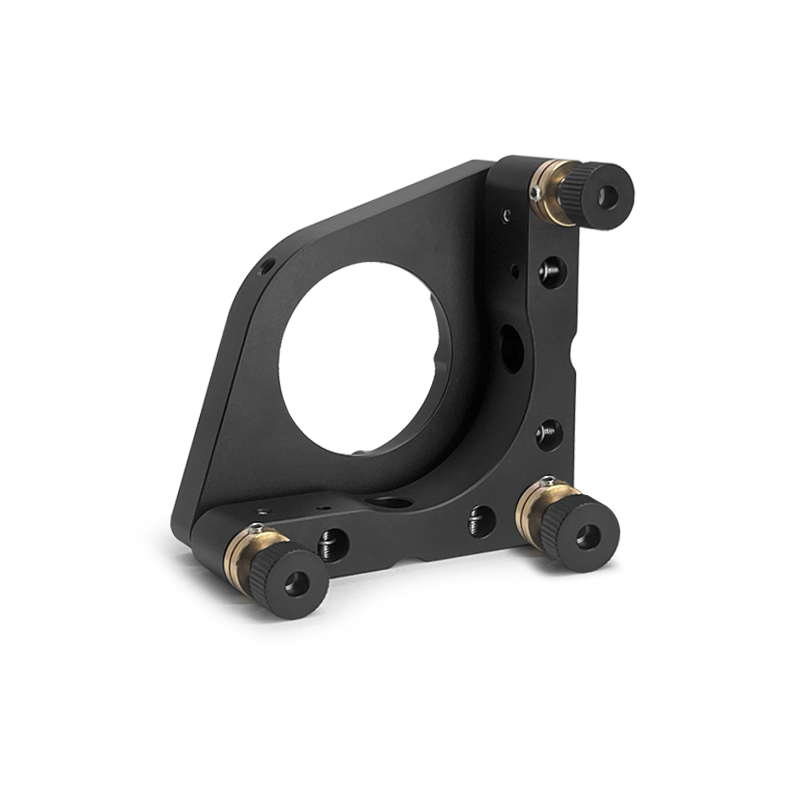

标准光学调整镜架 ：φ20mm-50.8mm/顶丝固定孔
-
适用于φ1/1.5/2英寸/20mm/30mm/40mm的光学元件
-
安装方式：顶丝固定孔
-
调节方式：两轴/三轴调节
-
两个M4沉头孔带M6螺纹，固定方式灵活
| 规格型号 | 直径A(mm) | 安装厚度L1 | 中心高度L2 | L3(mm) | L4(mm) | L5(mm) | 备注 |
|---|---|---|---|---|---|---|---|
| ZJB-1.0-2 |
25.4 |
5mm | 25.4 | 49 | 17 | 39.5 | 两轴调节 |
| ZJB-1.5-2 | 38.1 | 11mm | 35.1 | 73 | 23 | 46.4 | 两轴调节 |
| ZJB-2.0-2 | 50.8 | 11mm | 35.1 | 73 | 23 | 46.4 | 两轴调节 |
| ZJB-20-2 | 20 | 5mm | 25.4 | 49 | 17 | 40.4 | 两轴调节 |
| ZJB-30-2 | 30 | 5mm | 25.4 | 49 | 17 | 39.5 | 两轴调节 |
| ZJB-40-2 | 40 | 8mm | 35.1 | 73 | 22 | 45 | 两轴调节 |
| ZJB-1.0-3 | 25.4 | 5mm | 25.4 | 49 | 17 | 39.5 | 三轴调节 |
| ZJB-1.5-3 | 38.1 | 11mm | 35.1 | 73 | 23 | 46.4 | 三轴调节 |
| ZJB-2.0-3 | 50.8 | 11mm | 35.1 | 73 | 23 | 46.4 | 三轴调节 |
| ZJB-20-3 | 20 | 5mm | 25.4 | 49 | 17 | 40.4 | 三轴调节 |
| ZJB-30-3 | 30 | 5mm | 25.4 | 49 | 17 | 39.5 | 三轴调节 |
| ZJB-40-3 | 40 | 8mm | 35.1 | 73 | 22 | 45 | 三轴调节 |

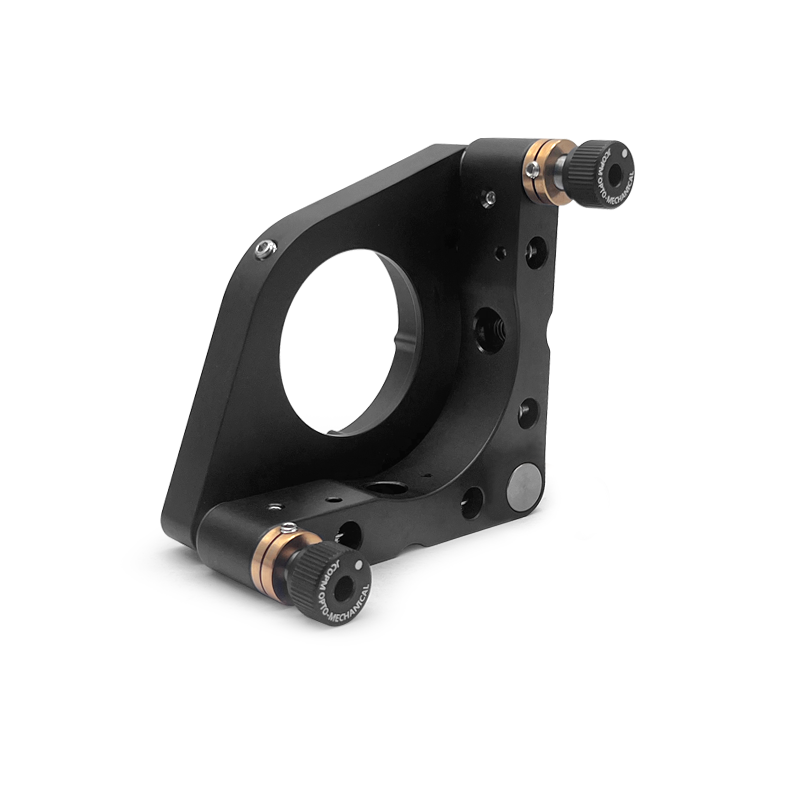

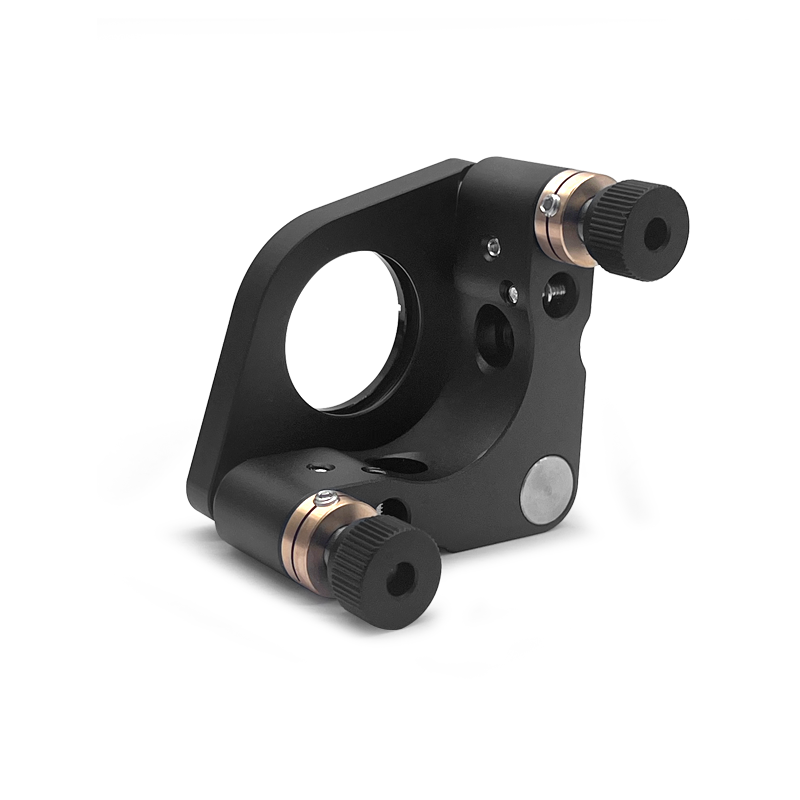

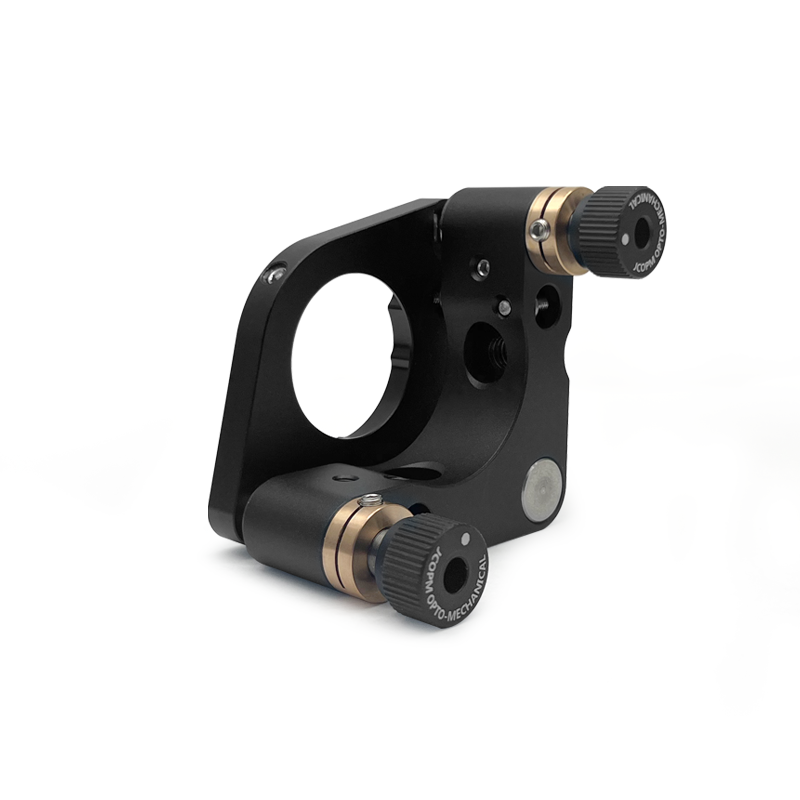

标准光学调整镜架 ：SM1/SM2/M20螺纹孔
-
适用于φ1/2英寸/20mm的光学元件
-
安装方式：卡环固定
-
调节方式：两轴/三轴调节
-
两个M4沉头孔带M6螺纹，固定方式灵活
| 规格型号 | 螺纹安装孔A | 镜片直径 | 最大镜片厚度L1 | 中心高度L2 | L3(mm) | L4(mm) | L5(mm) | 备注 |
|---|---|---|---|---|---|---|---|---|
| ZJB-SM1-3 |
SM1 |
25.4 | 3 | 25.4 | 49 | 18 | 40.4 | 三轴调节 |
| ZJB-SM1-2 | SM1 | 25.4 | 3 | 25.4 | 49 | 18 | 40.4 | 两轴调节 |
| ZJB-SM2-3 | SM2 | 50.8 | 6.5 | 36.5 | 73 | 21 | 44.4 | 三轴调节 |
| ZJB-SM2-2 | SM2 | 50.8 | 6.5 | 36.5 | 73 | 21 | 44.4 | 两轴调节 |
| ZJB-M20-3 | M21*0.5 | 20 | 3 | 25.4 | 49 | 18 | 40.4 | 三轴调节 |
| ZJB-M20-2 | M21*0.5 | 20 | 3 | 25.4 | 49 | 18 | 40.4 | 两轴调节 |

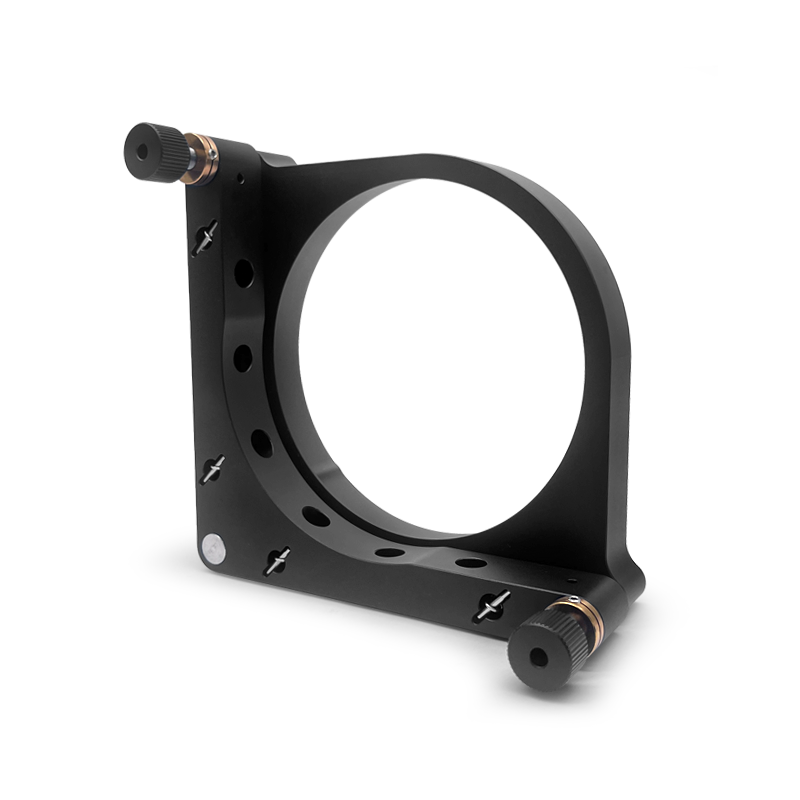

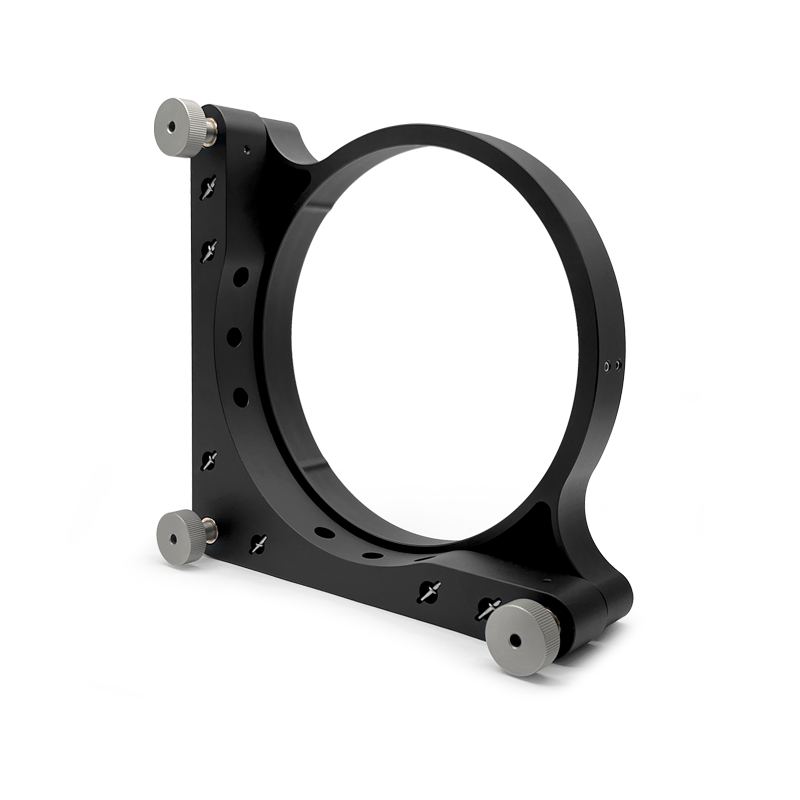

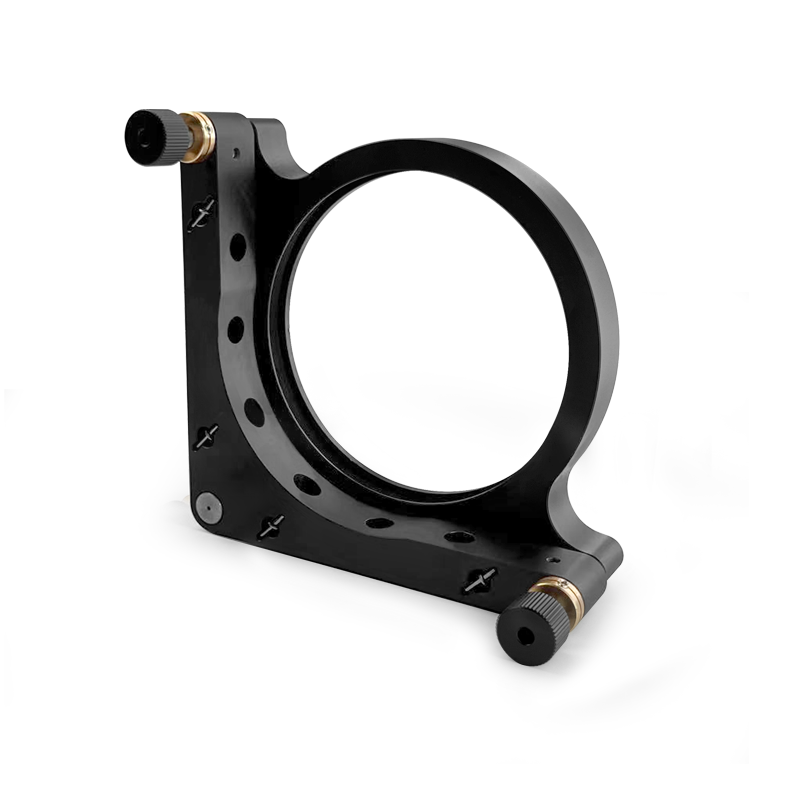

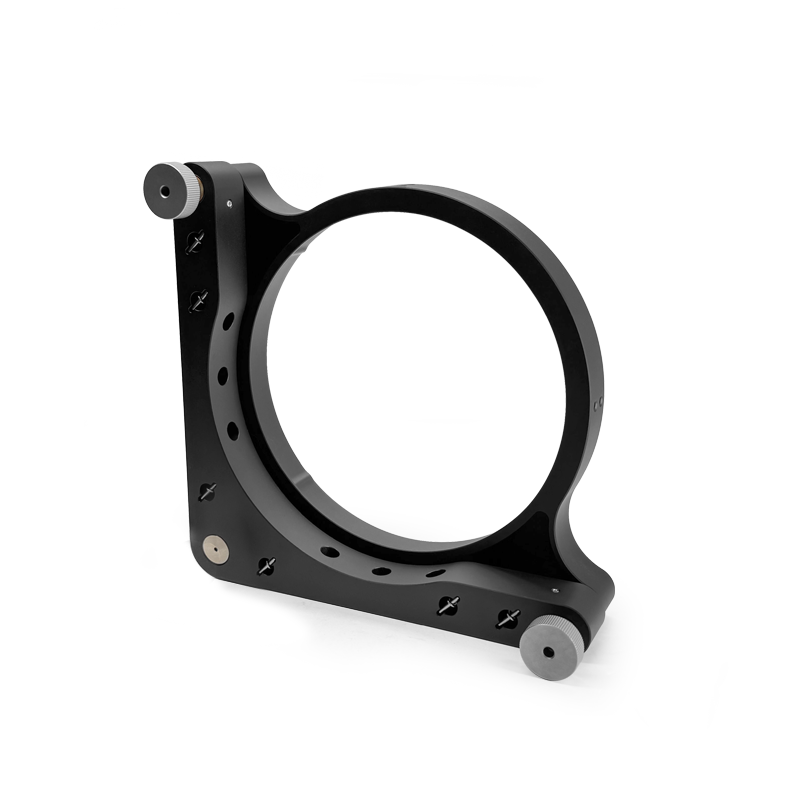

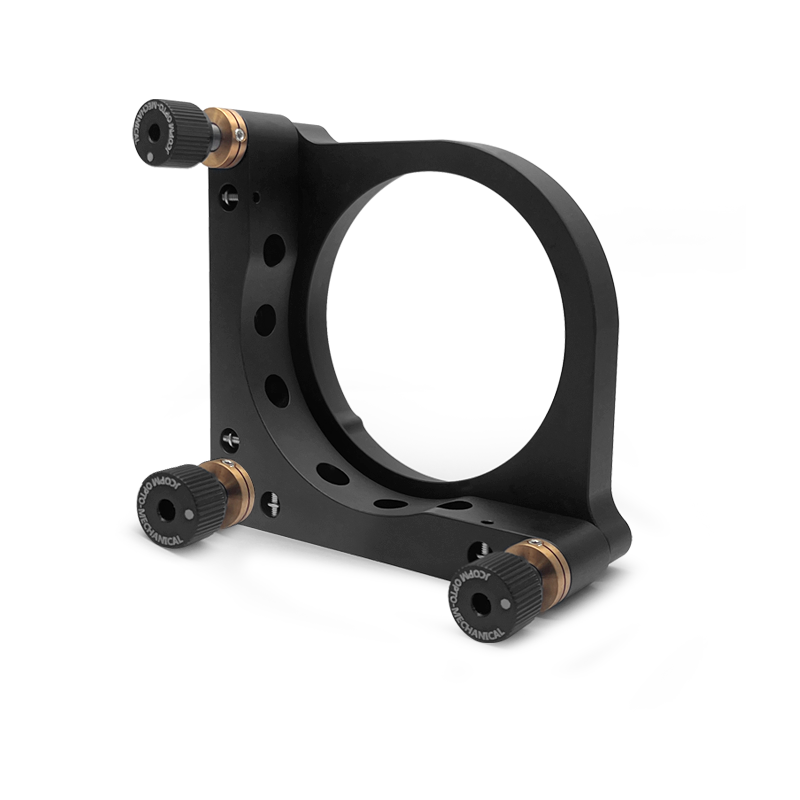

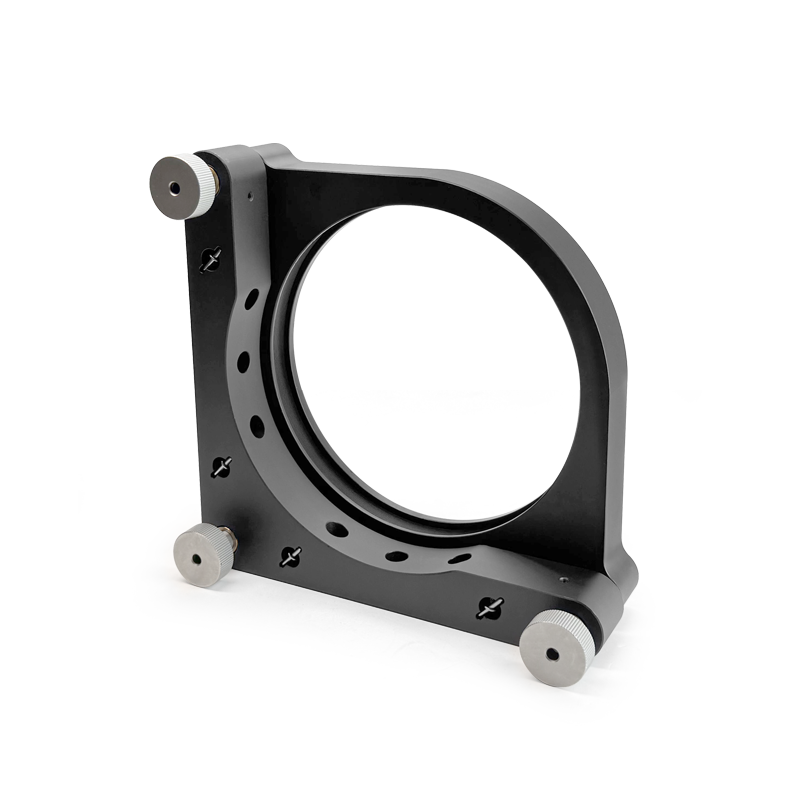

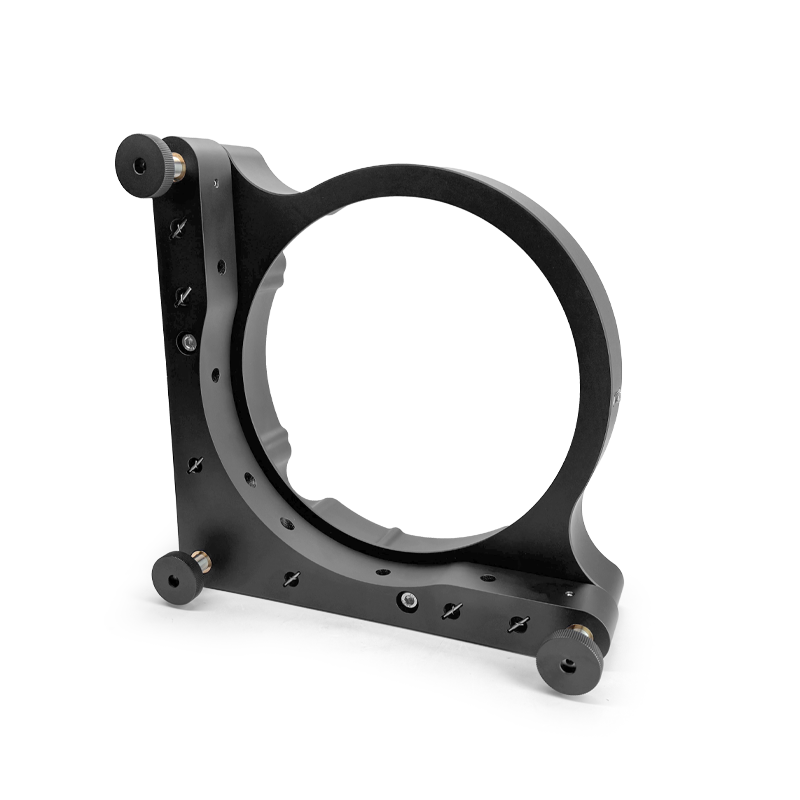

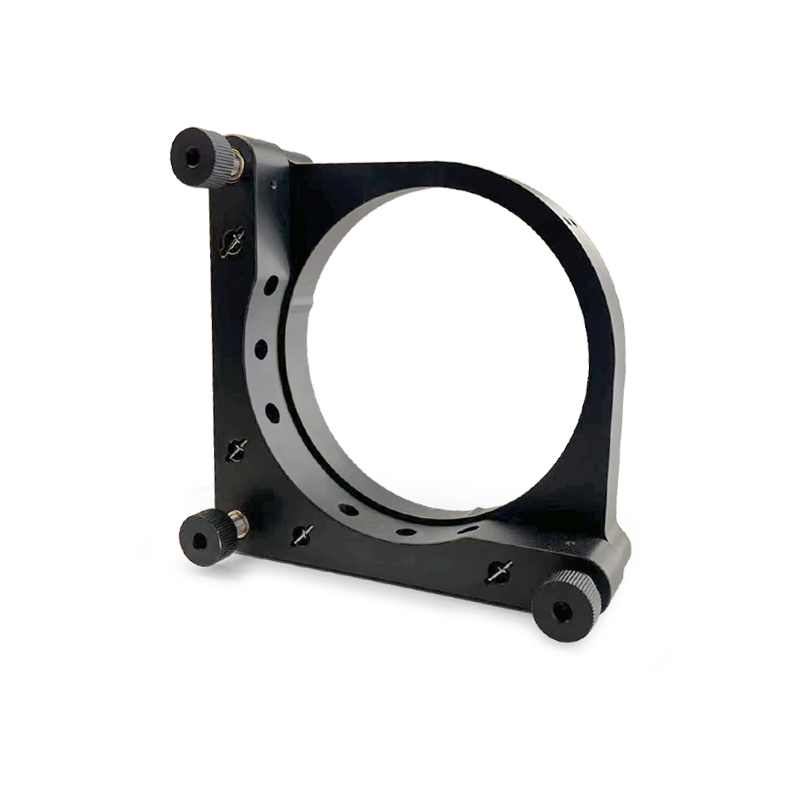

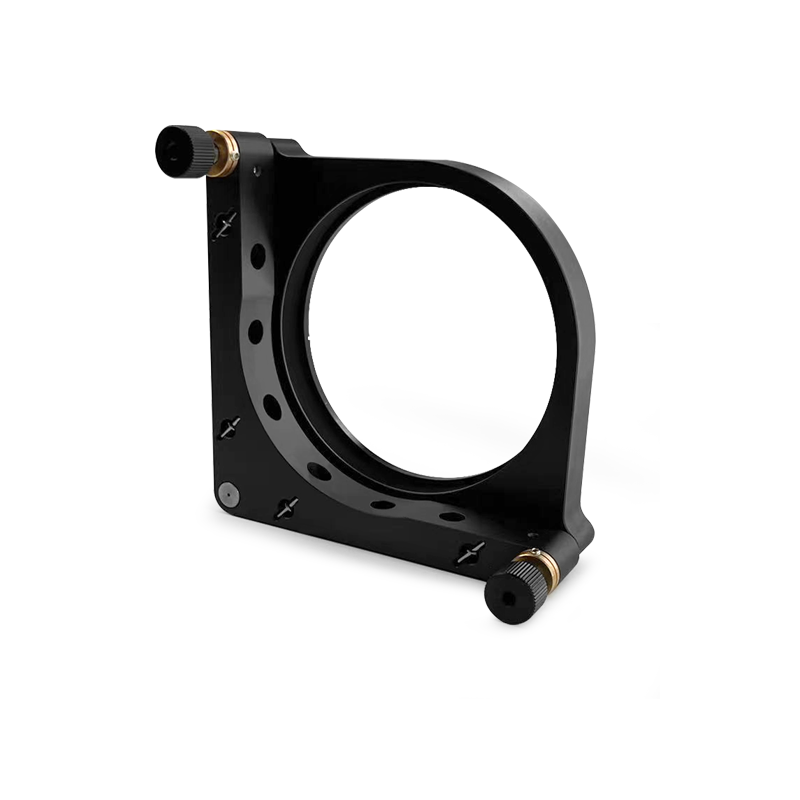

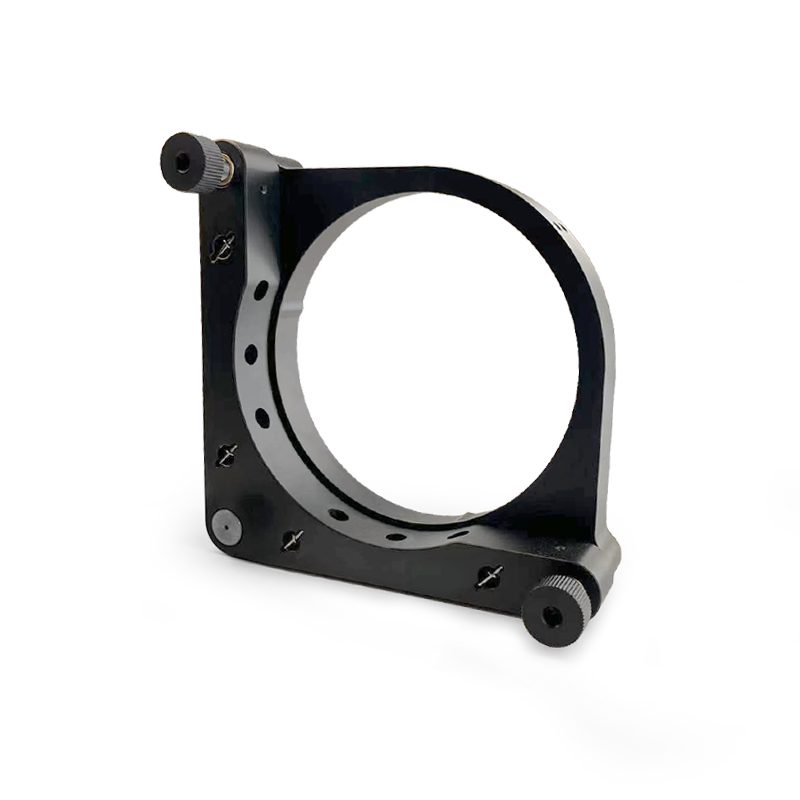

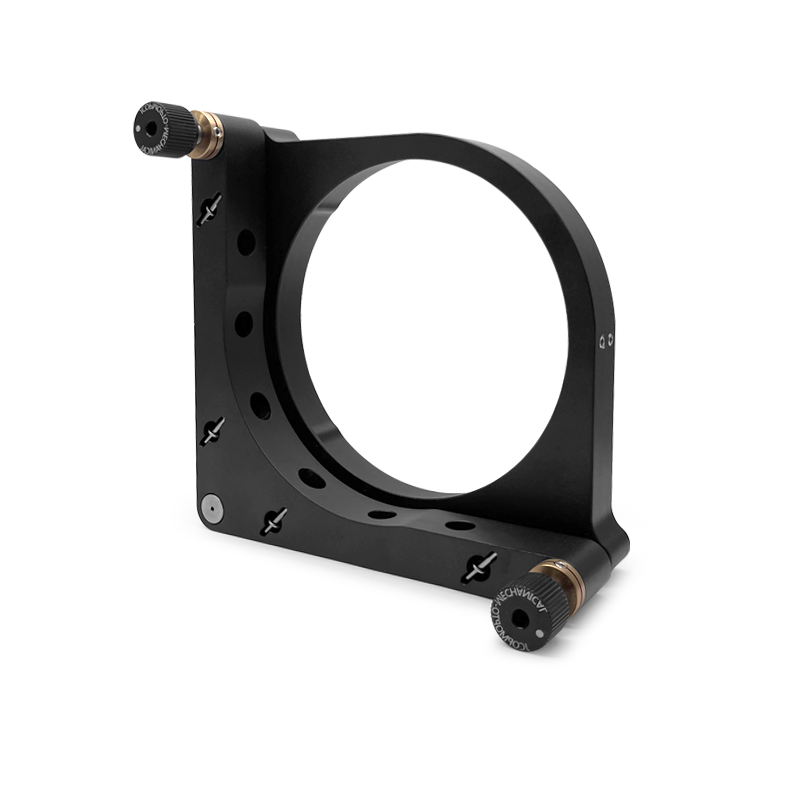

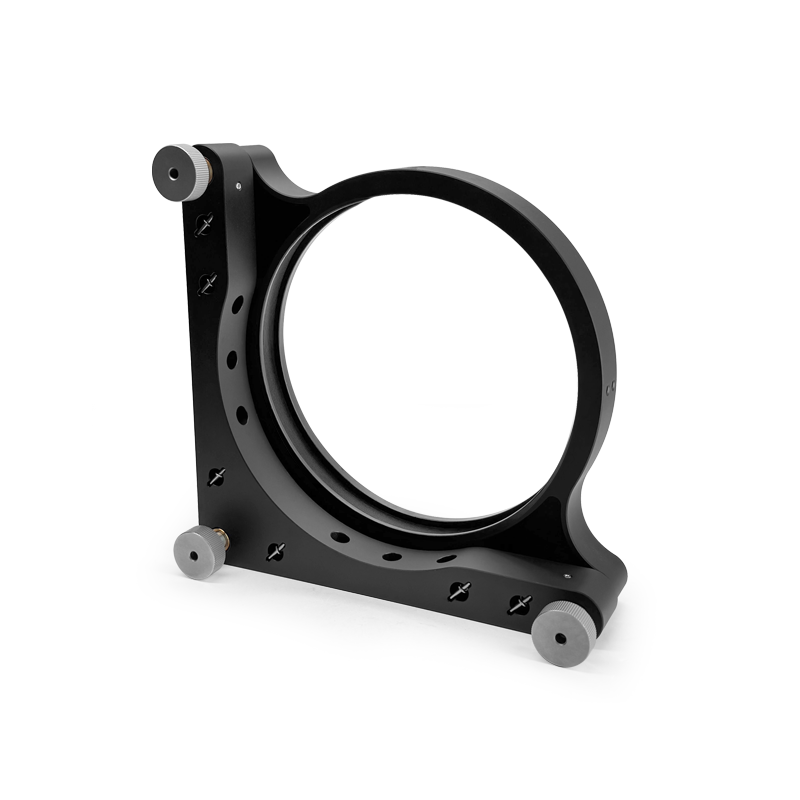

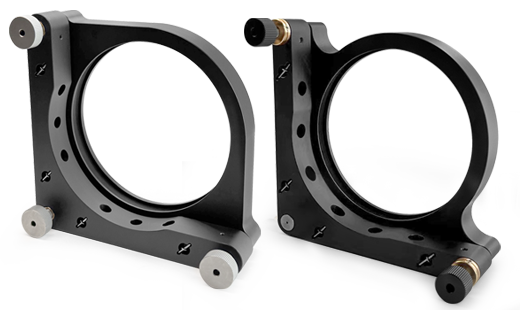

标准光学调整镜架 ：φ3英寸-8英寸/顶丝固定孔
-
适用于φ3/4/5/6/8英寸/100mm/150mm/200mm的光学元件
-
安装方式：顶丝固定孔
-
调节方式：两轴/三轴调节
-
两个M4沉头孔带M6螺纹，固定方式灵活
| 规格型号 | 安装孔A(mm) | 通光孔B(mm) | 最小镜片厚度L1 | 中心高度L2 | L3(mm) | L4(mm) | L5(mm) | L6(mm) | 备注 |
|---|---|---|---|---|---|---|---|---|---|
| ZJB-3.0-2 |
76.2 |
73.2mm | 11 | 50.8 | 102.6 | 25 | 55 | 35 | 两轴调节 |
| ZJB-4.0-2 | 101.6 | 99.6mm | 15 | 63.5 | 128 | 28.5 | 59.5 | 50 | 两轴调节 |
| ZJB-5.0-2 | 127 | 125mm | 18.5 | 80 | 160 | 34 | 62.5 | 50 | 两轴调节 |
| ZJB-6.0-2 | 152.4 | 150.4mm | 18.5 | 92.5 | 185 | 34.5 | 62.5 | 50 | 两轴调节 |
| ZJB-8.0-2 | 203.2 | 197.2mm | 34.5 | 125 | 250 | 59.5 | 98 | 120 | 两轴调节 |
| ZJB-100-2 | 100 | 99.6mm | 15 | 63.5 | 128 | 28.5 | 59.6 | 50 | 两轴调节 |
| ZJB-150-2 | 150 | 146mm | 18.5 | 92.5 | 185 | 33.7 | 62.5 | 50 | 两轴调节 |
| ZJB-200-2 | 200 | 196mm | 34.5 | 125 | 250 | 59.5 | 98 | 120 | 两轴调节 |
| ZJB-3.0-3 | 76.2 | 73.2mm | 11 | 50.8 | 102.6 | 25 | 55 | 35 | 三轴调节 |
| ZJB-4.0-3 | 101.6 | 99.6mm | 15 | 63.5 | 128 | 28.5 | 59.6 | 50 | 三轴调节 |
| ZJB-5.0-3 | 127 | 125mm | 18.5 | 80 | 160 | 34 | 62.5 | 50 | 三轴调节 |
| ZJB-6.0-3 | 152.4 | 150.4mm | 18.5 | 92.5 | 185 | 34.5 | 62.5 | 50 | 三轴调节 |
| ZJB-8.0-3 | 203.2 |
197.2mm |
34.5 | 125 | 150 | 59.5 | 98 | 120 | 三轴调节 |
| ZJB-100-3 | 100 | 99.6mm | 15 | 63.5 | 128 | 28.5 | 59.6 | 50 | 三轴调节 |
| ZJB-150-3 | 150 | 146mm | 18.5 | 92.5 | 185 | 33.7 | 62.5 | 50 | 三轴调节 |
| ZJB-200-3 | 200 | 196mm | 34.5 | 125 | 250 | 59.5 | 98 | 120 | 三轴调节 |

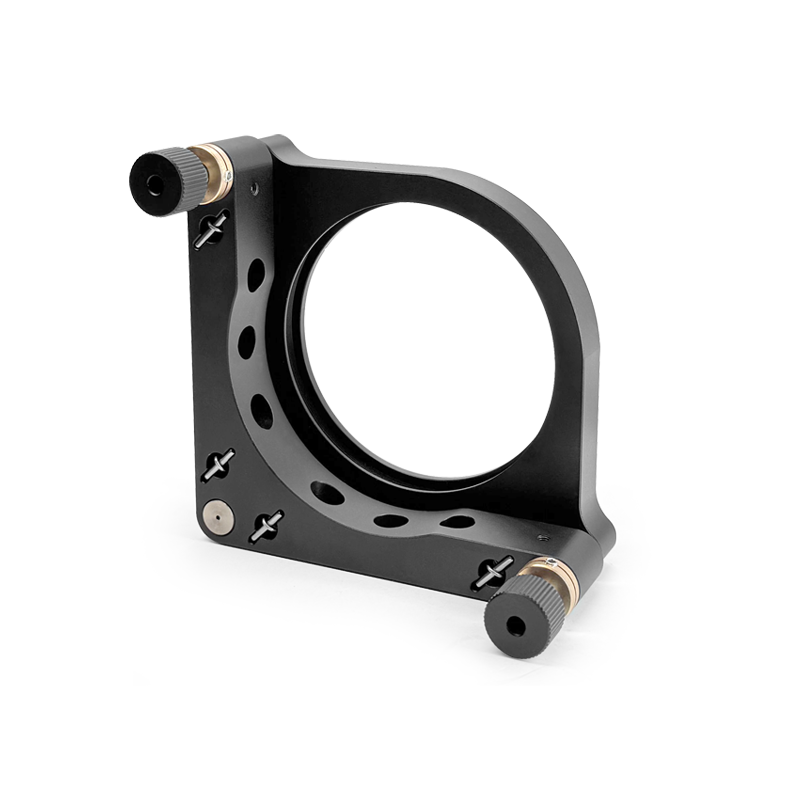

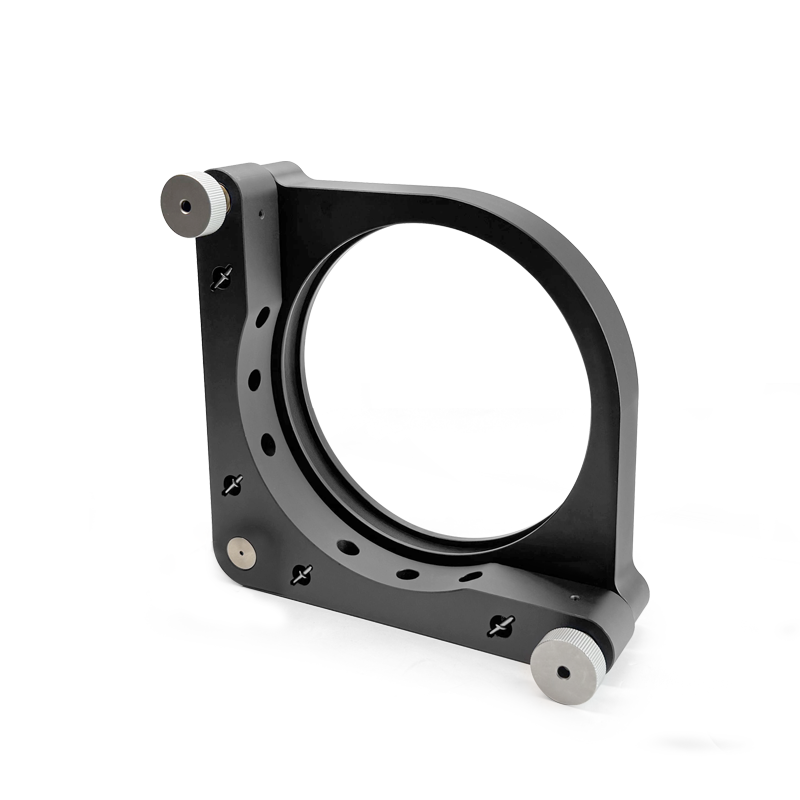

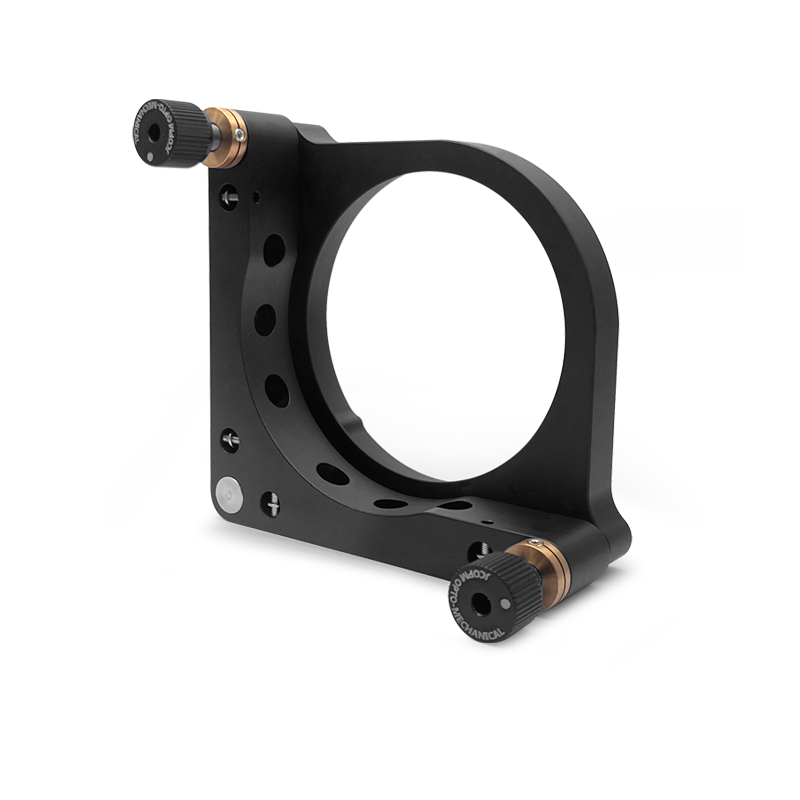

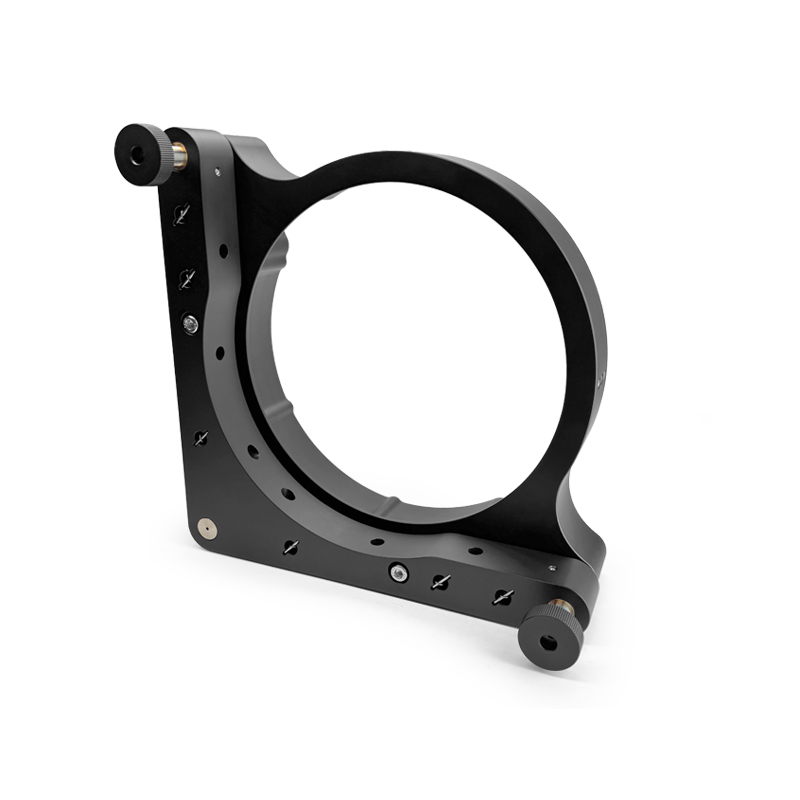

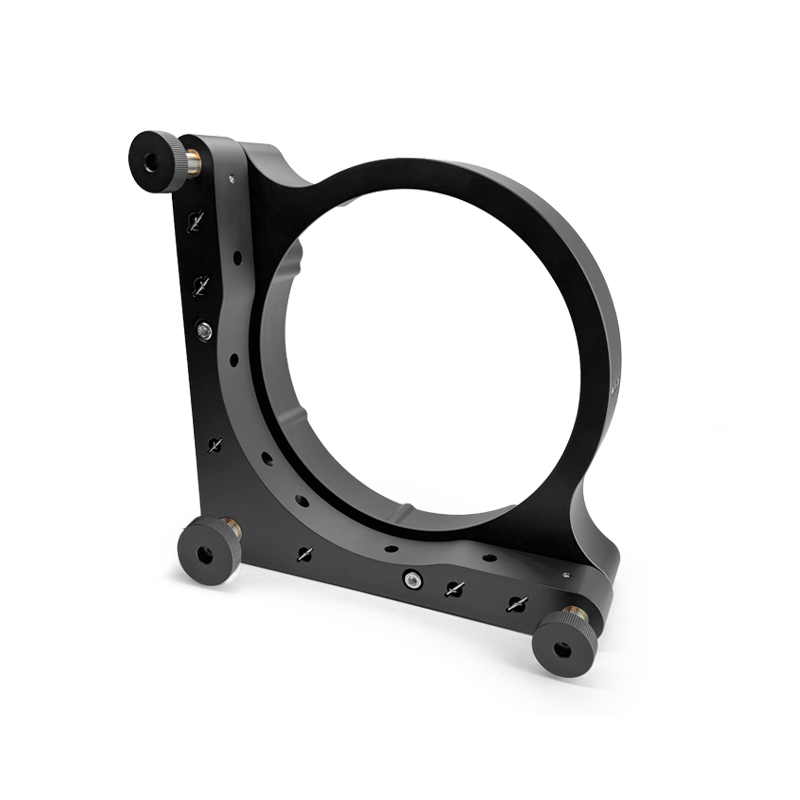

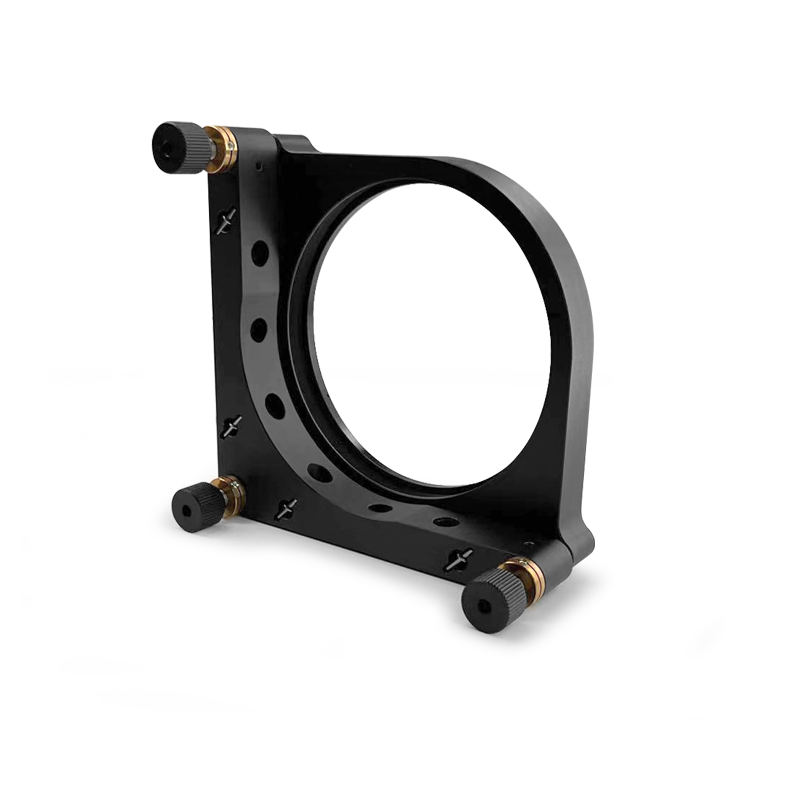

标准光学调整镜架 ：SM3-SM6/M101/M201 螺纹孔
-
适用于φ3/4/5/6英寸/100mm/200mm的光学元件
-
安装方式：卡环固定
-
调节方式：两轴/三轴调节
-
两个M4沉头孔带M6螺纹，固定方式灵活
| 规格型号 | 安装孔A | 镜片直径 | 最大厚度L1 | 中心高度L2 | L3(mm) | L4(mm) | L5(mm) | L6(mm) | 备注 |
|---|---|---|---|---|---|---|---|---|---|
| ZJB-SM3-2 |
SM3 |
76.2mm | 8.5mm | 50.8 | 102.6 | 25 | 55 | 35 | 两轴调节 |
| ZJB-SM4-2 | SM4 | 101.6mm | 11.7mm | 63.5 | 128 | 28.5 | 59.6 | 50 | 两轴调节 |
| ZJB-SM5-2 | SM5 | 127mm | 15mm | 80 | 160 | 34 | 62.5 | 50 | 两轴调节 |
| ZJB-SM6-2 | SM6 | 152.4mm | 15mm | 92.5 | 185 | 34.5 | 62.5 | 50 | 两轴调节 |
| ZJB-M101-2 | M101*0.5 | 100mm | 11.7mm | 63.5 | 128 | 28.5 | 59.6 | 50 | 两轴调节 |
| ZJB-M201-2 | M201*0.5 | 200mm | 31mm | 125 | 250 | 59.5 | 98 | 120 | 两轴调节 |
| ZJB-SM3-3 | SM3 | 76.2mm | 8.5mm | 50.8 | 102.6 | 25 | 55 | 35 | 三轴调节 |
| ZJB-SM4-3 | SM4 | 101.6mm | 11.7mm | 63.5 | 128 | 28.5 | 59.6 | 50 | 三轴调节 |
| ZJB-SM5-3 | SM5 | 127mm | 15mm | 80 | 160 | 34 | 62.5 | 50 | 三轴调节 |
| ZJB-SM6-3 | SM6 | 152.4mm | 15mm | 92.5 | 185 | 34.5 | 62.5 | 50 | 三轴调节 |
| ZJB-M101-3 | M101*0.5 | 100mm | 11.7mm | 63.5 | 128 | 28.5 | 59.6 | 50 | 三轴调节 |
| ZJB-M201-3 | M201*0.5 | 200mm | 31mm | 125 | 250 | 59.5 | 98 | 120 | 三轴调节 |

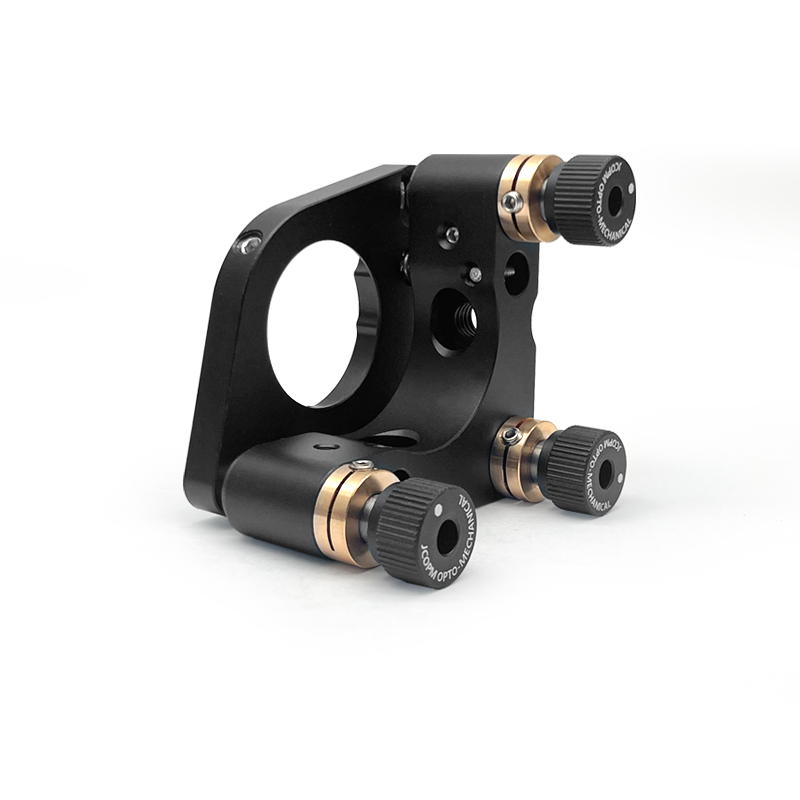

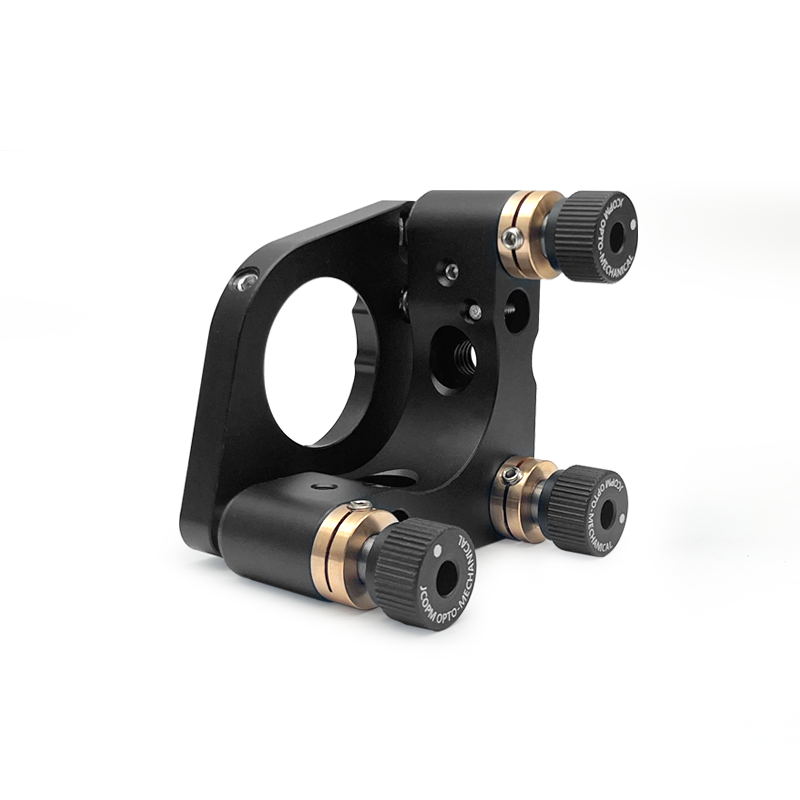

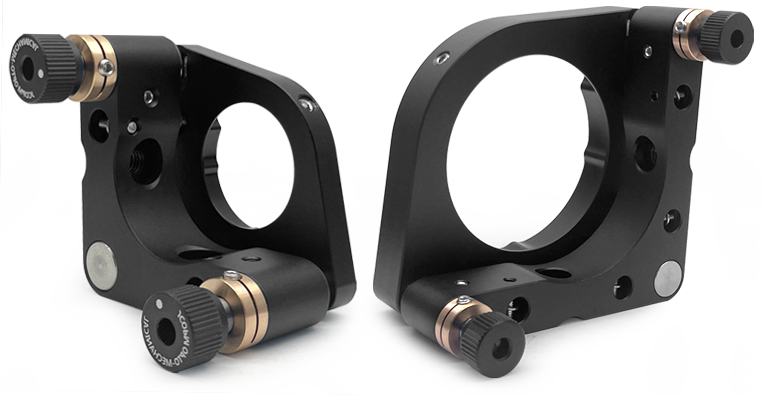

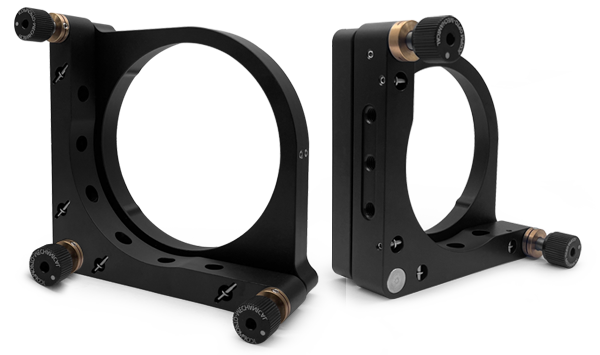

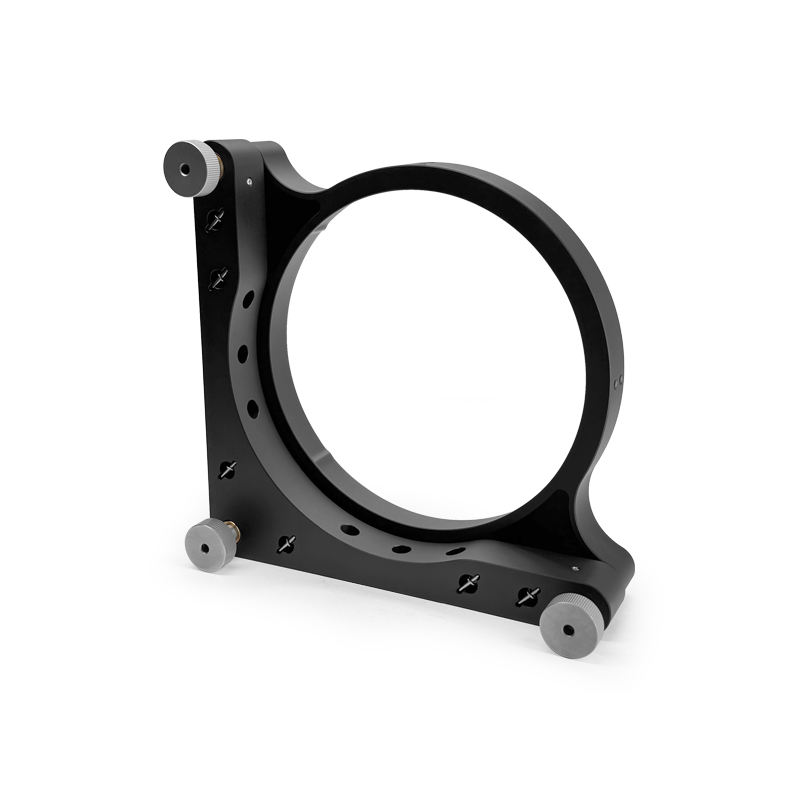

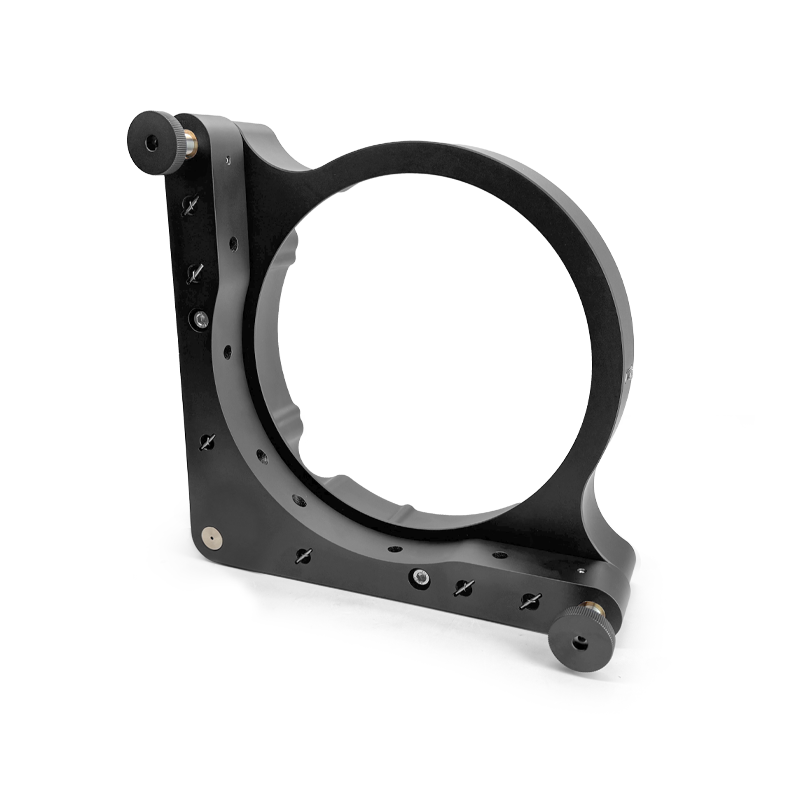

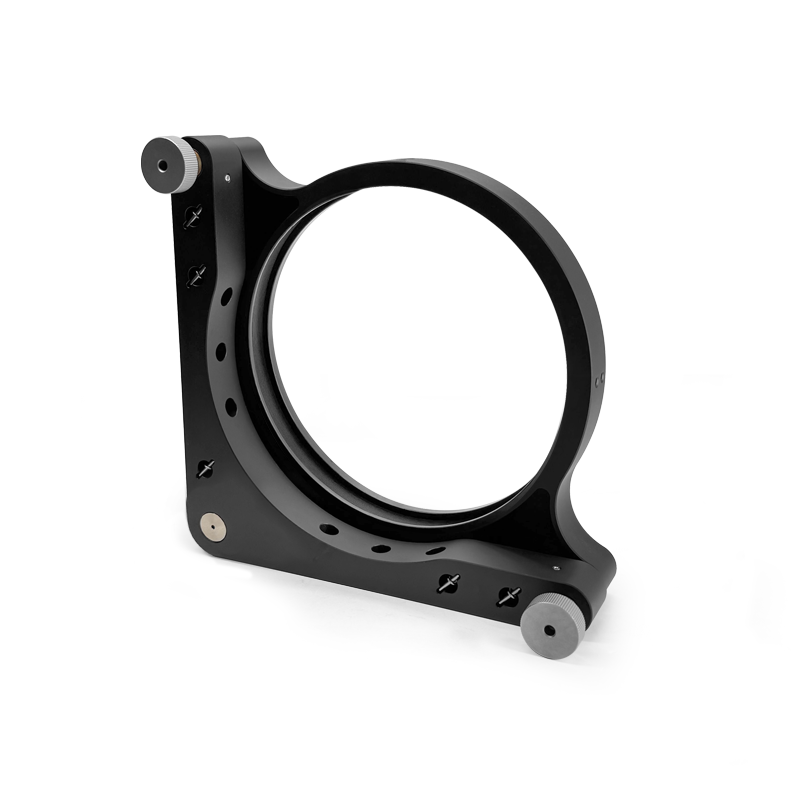

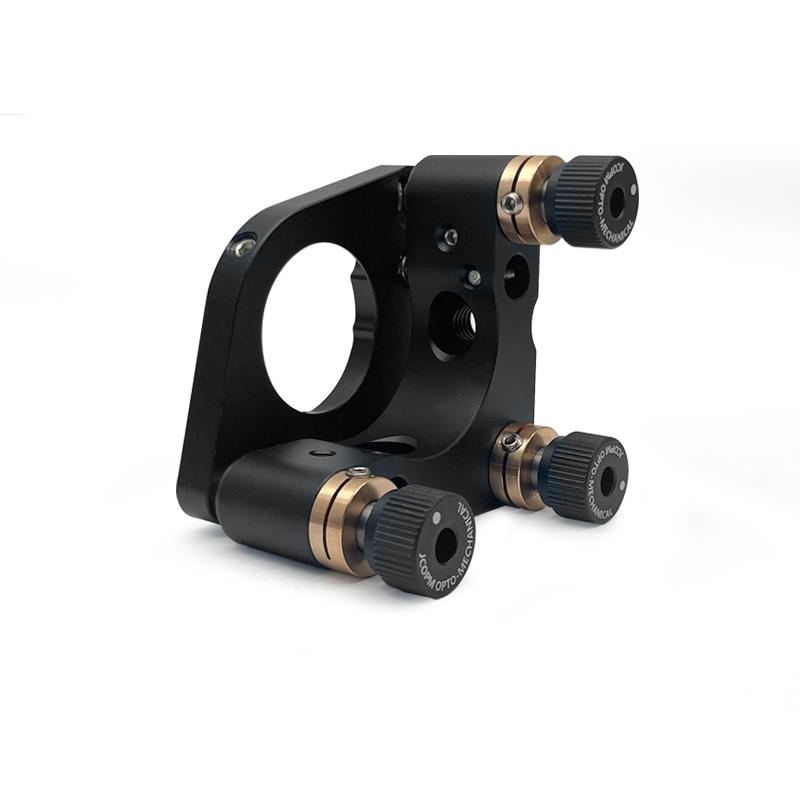

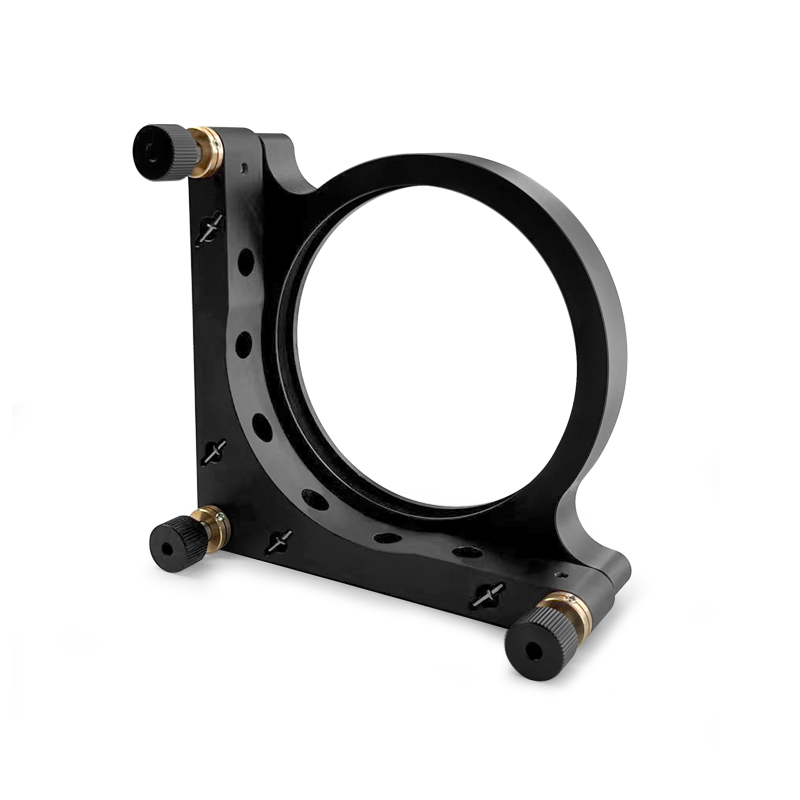

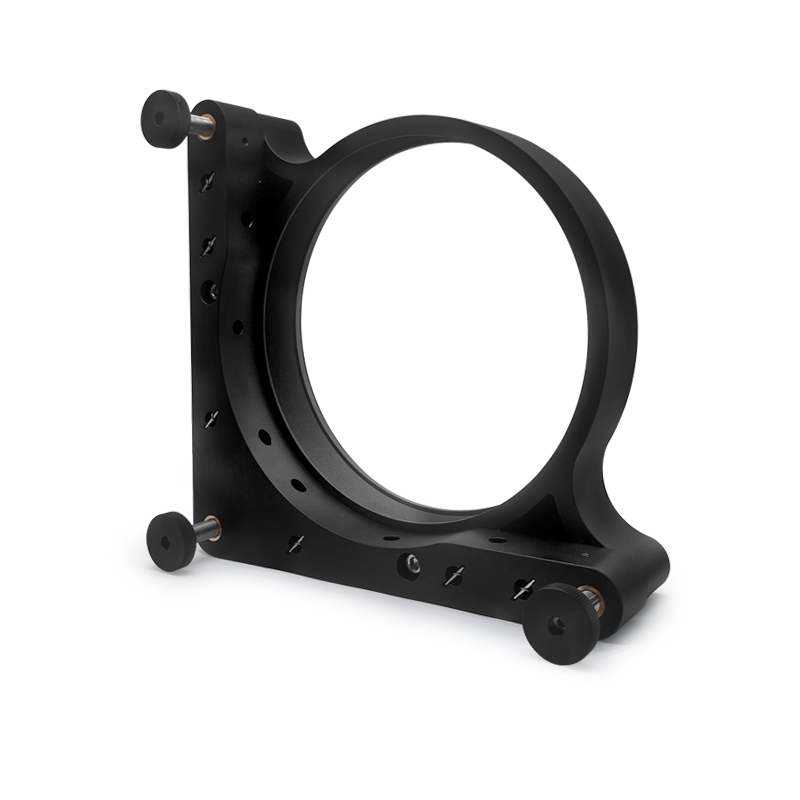

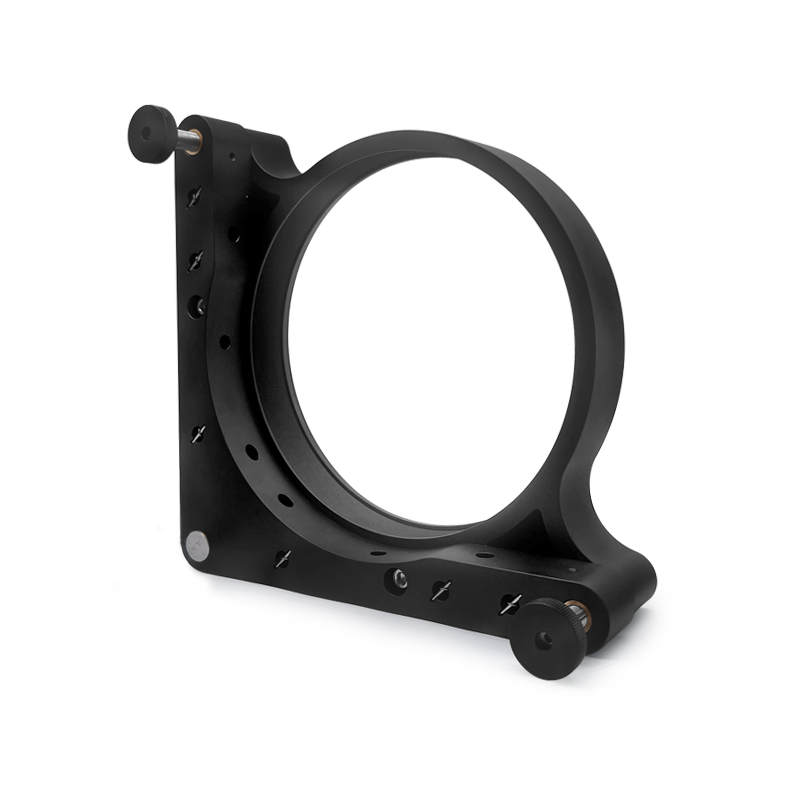

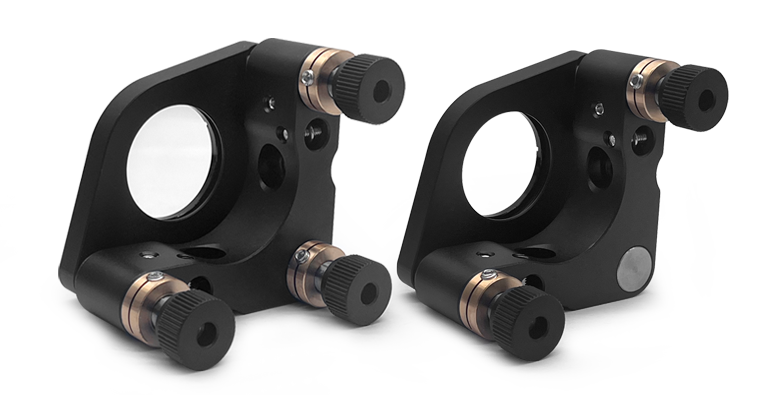

标准光学调整镜架
常用的标准调整架，提供双调节和三调节器调节俯仰和偏转，通过附带的卡环将镜片固定于限位孔中，且螺纹孔固定更适合厚度较小的镜片。调整架上M6螺纹与M4沉头孔复合结构。
本调整架采用弹簧式结构，优质螺纹副，手感顺畅，适用于微小量的精密调节。
产品特点：
1. 安装方式：卡环固定（螺纹孔）和顶丝固定两种方式
2. 适用φ1英寸(25.4mm)-8英寸(203.2mm)的光学元件
3. 调节方向为两轴和三轴，俯仰偏转及前后调整
4. 两个M4沉头带M6螺纹孔呈90位于调整架上，实现左右手系调节
