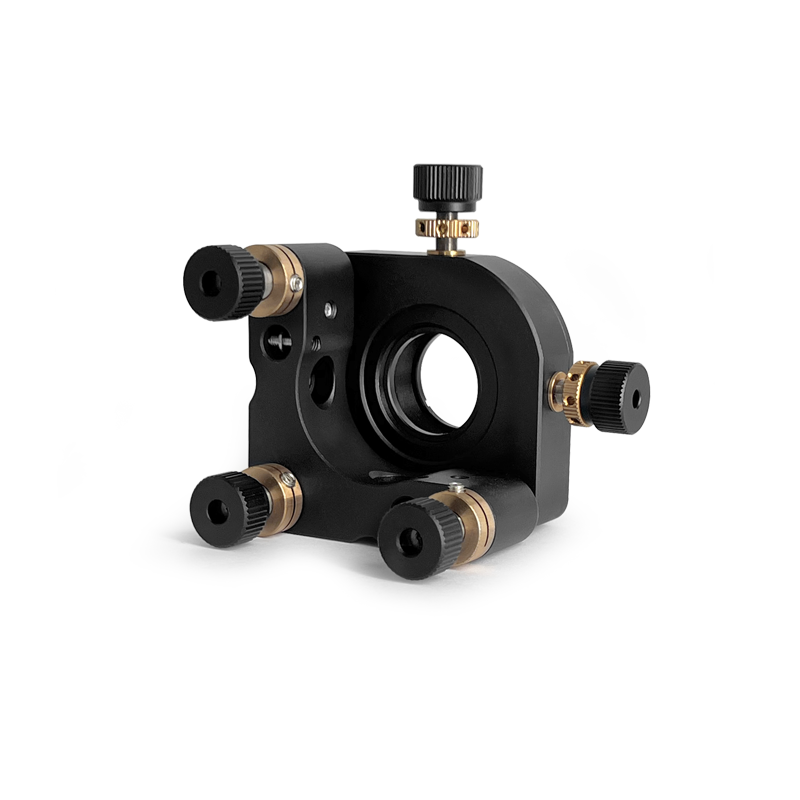

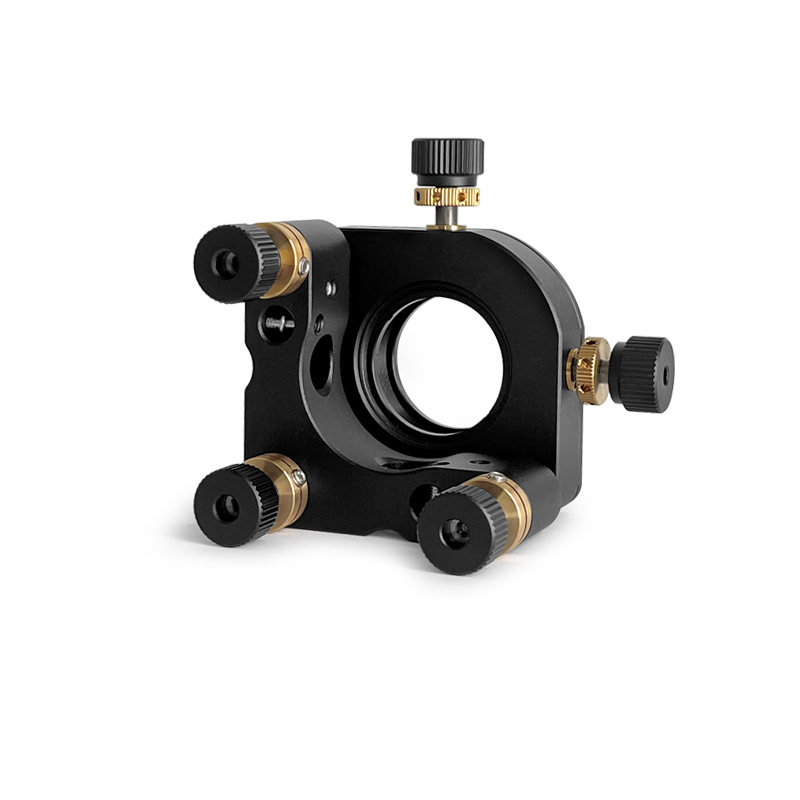

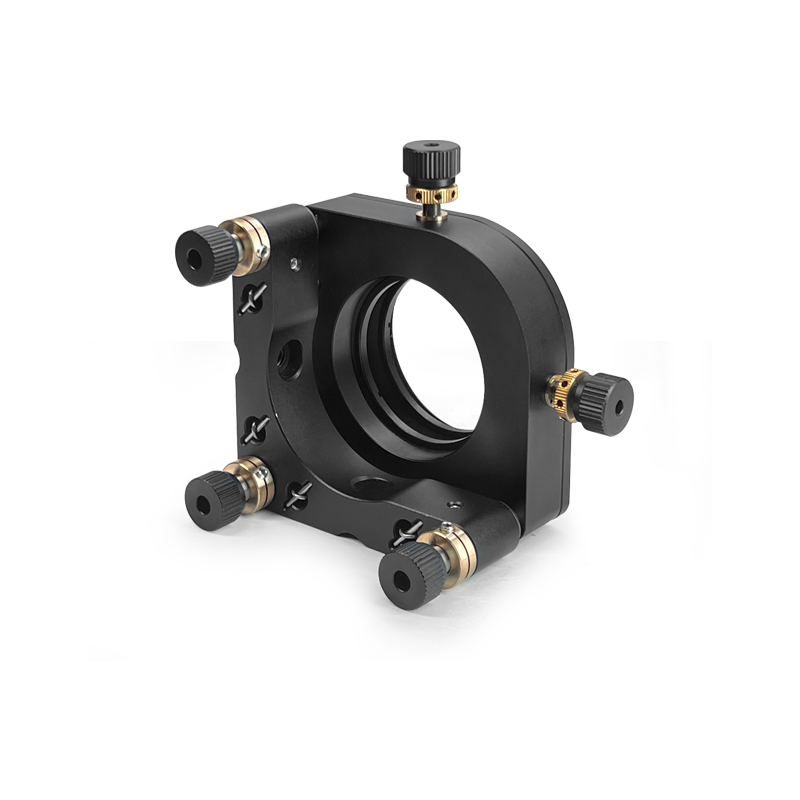

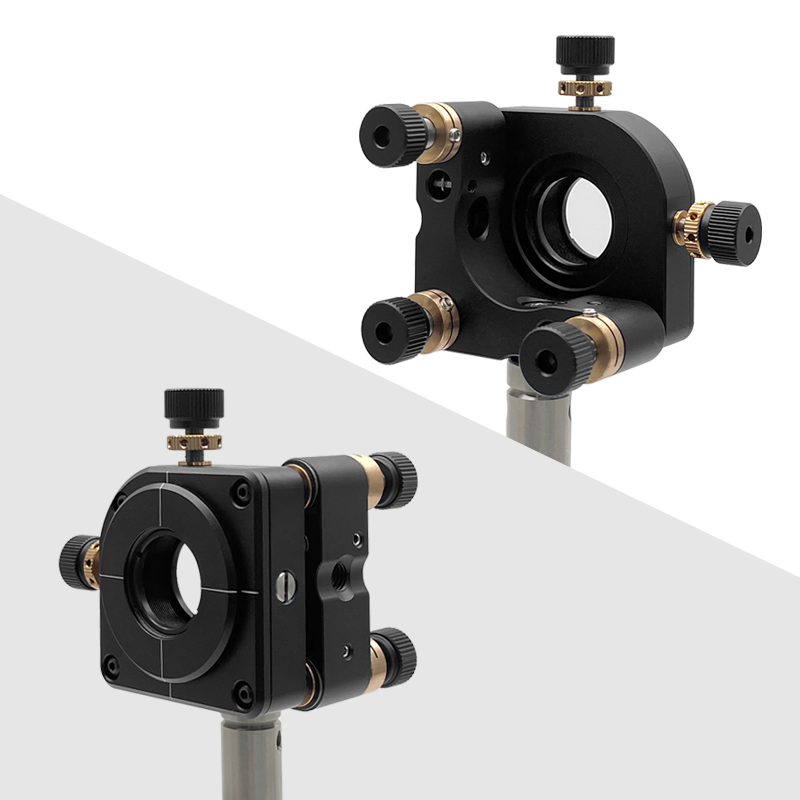

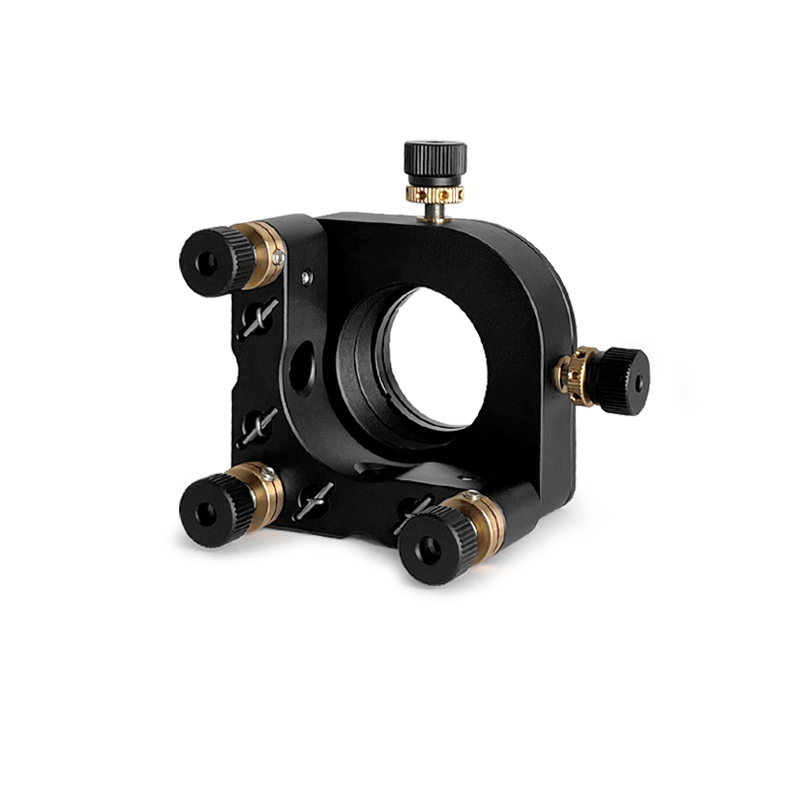

五轴光学调整镜架 ：φ1.0/2.0英寸/20mm/30mm/40mm
-
适用于φ1.0/2.0英寸/20mm/30mm/40mm的光学元件
-
适用镜片厚度7-10mm（具体看型号适用的最大厚度范围）
- 调节角度：五维调节，其中XY轴调整范围±1.5mm
| 规格型号 | 螺纹孔 | 适用镜片直径 | 镜片厚度 | L1(mm） | L2(mm) | L3(mm） | L4(mm） | 备注 |
|---|---|---|---|---|---|---|---|---|
| ZJP-5SM1 | SM1 | 25.4mm | 7 | 25.4mm |
64.4mm |
50.8mm | 49mm | 含两个压圈 |
| ZJP-5SM2 | SM2 | 50.8mm | 9 | 38.1mm | 92.4mm | 55mm | 76.2mm | 含两个压圈 |
| ZJP-5M20 | M21*0.5 | 20mm | 7 | 25.4mm |
64.4mm |
50.8mm | 49mm | 含两个压圈 |
| ZJP-5M30 | M31*0.5 | 30mm | 8 | 28mm | 72.8mm | 55mm | 56mm | 含两个压圈 |
| ZJP-5M40 | M41*0.5 | 40mm | 10 | 33mm | 80.8mm | 58.1mm | 66mm | 含两个压圈 |

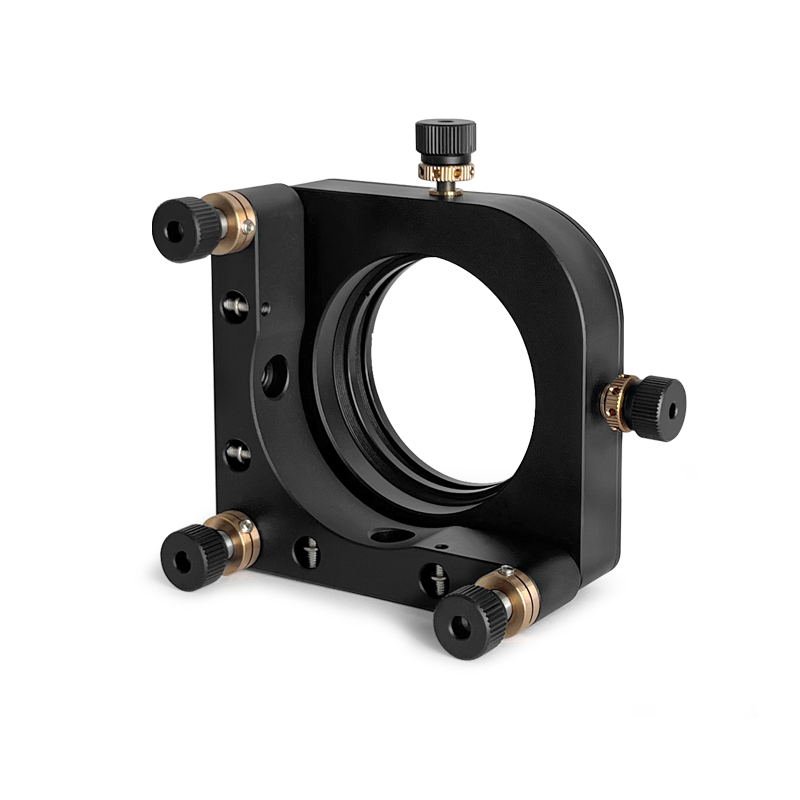

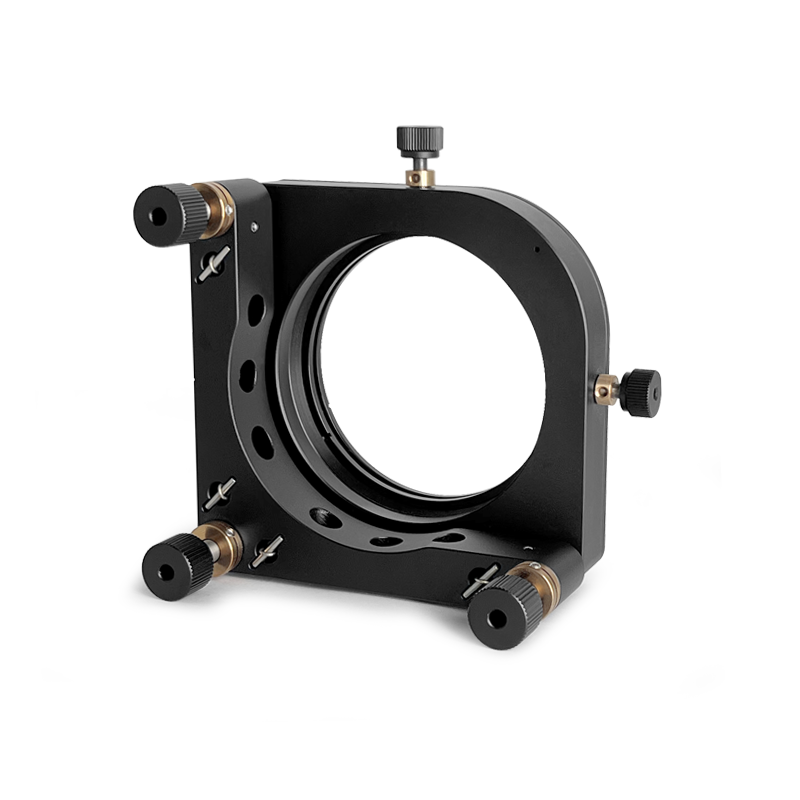

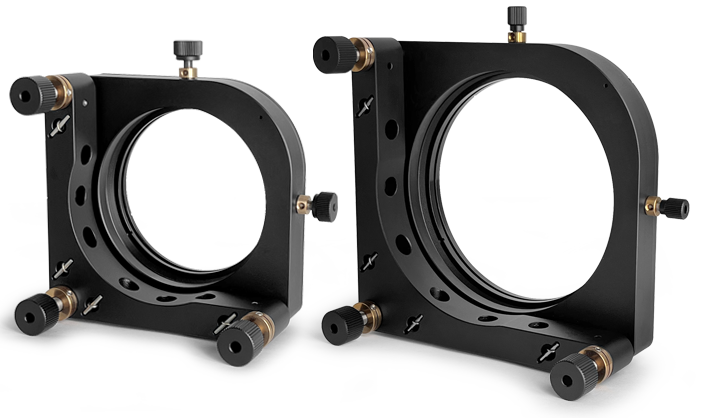

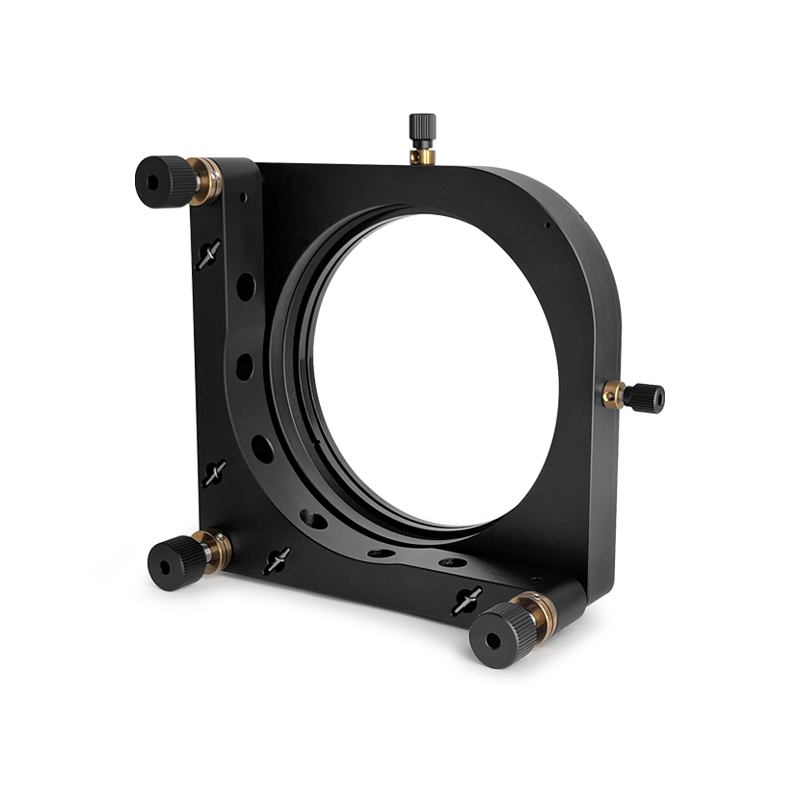

五轴光学调整镜架 ：φ3.0/4.0英寸
-
适用于φ3.0/4.0英寸的光学元件
-
适用镜片最大的厚度8.7/10mm
- 调节角度：五维调节，其中XY轴调整范围±1.5mm
| 规格型号 | 螺纹孔A | 适用镜片直径 | 镜片厚度 | L1(mm） | L2(mm) | L3(mm） | L4(mm） | L5(mm） | 备注 |
|---|---|---|---|---|---|---|---|---|---|
| ZJP-5SM3 | SM3 | 76.2mm | 10 | 50.8mm |
119.6mm |
66.5mm | 102.6mm | 35mm | 两个压圈 |
| ZJP-5SM4 | SM4 | 101.6mm | 8.7 | 63.5mm | 146.6mm | 66.5mm | 128mm | 50mm | 两个压圈 |

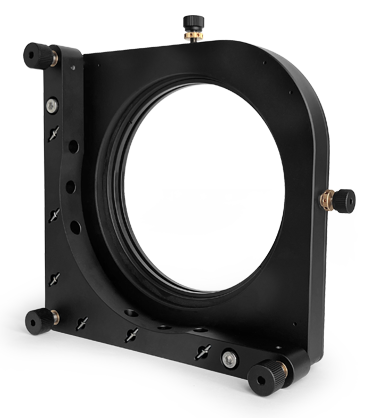

五轴光学调整镜架 ：φ5.0英寸
-
适用于φ5.0英寸的光学元件
-
适用镜片最大的厚度8.9mm
- 调节角度：五维调节，其中XY轴调整范围±2.5mm
| 规格型号 | 螺纹孔A | 适用镜片直径 | 镜片厚度 | 备注 |
|---|---|---|---|---|
| ZJP-5SM5 | SM5 | 127mm | 8.9mm | 两个压圈 |

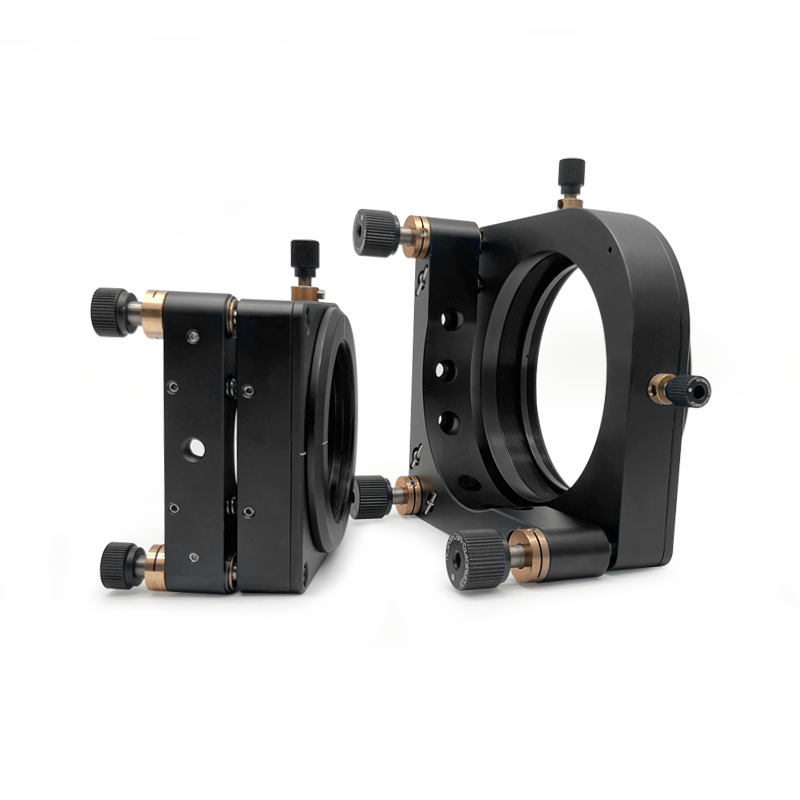

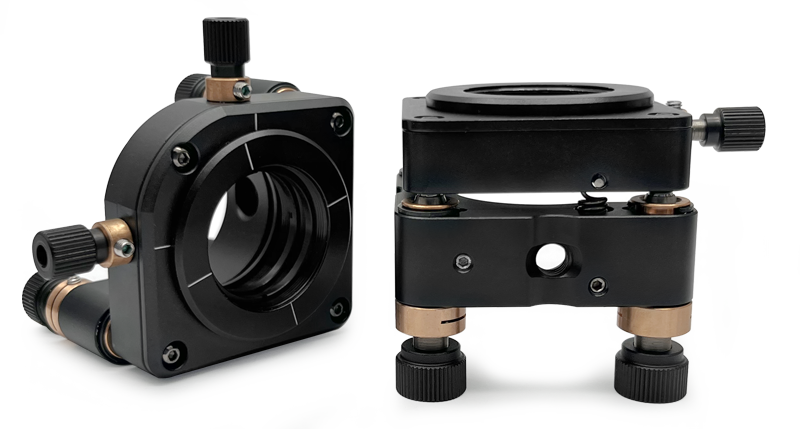

五轴光学调整镜架
五维调整架可进行三维俯仰旋转和两轴平移调整，共五维调节，使用更加方便。通过五个0.25mm的细牙螺纹副驱动，调整灵敏度高，每个调节器都带锁紧功能，稳定性更佳。
镜架安装孔采用双卡环固定，通过螺纹旋转增加或减少装卡厚度，卸下卡环可兼容带相同螺纹型号的其他组件，例如镜筒等。调整架在水平和竖直方向上均有刻度线，在调整X轴和Y轴位移时，能辅助将光学元件对齐。
产品特点：
1.主体采用优质铝合金材料，精加工装配而成
2.全新的结构设计，尺寸紧凑，且可提供更好的整体稳定性
3.两个卡环压圈固定方式，安装灵活，稳定
4.安装孔带螺纹，可兼容其它与之相同螺纹的任何元器件
5.M6*0.25/M4*0.25细牙螺纹副驱动，灵敏度高
6.M4沉头带M6螺纹安装孔，实现多种安装方式，适配性强
