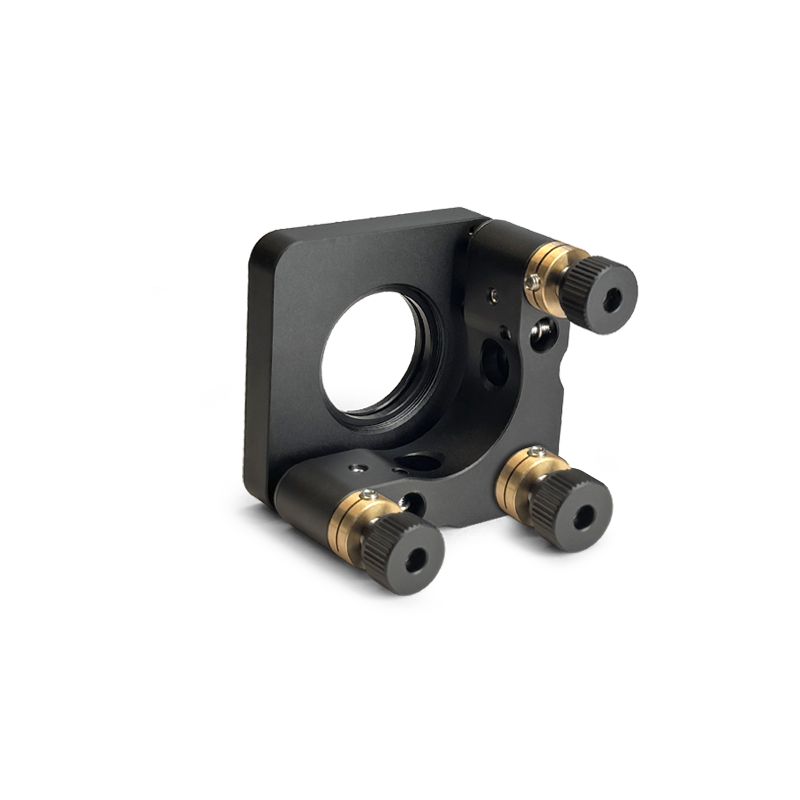

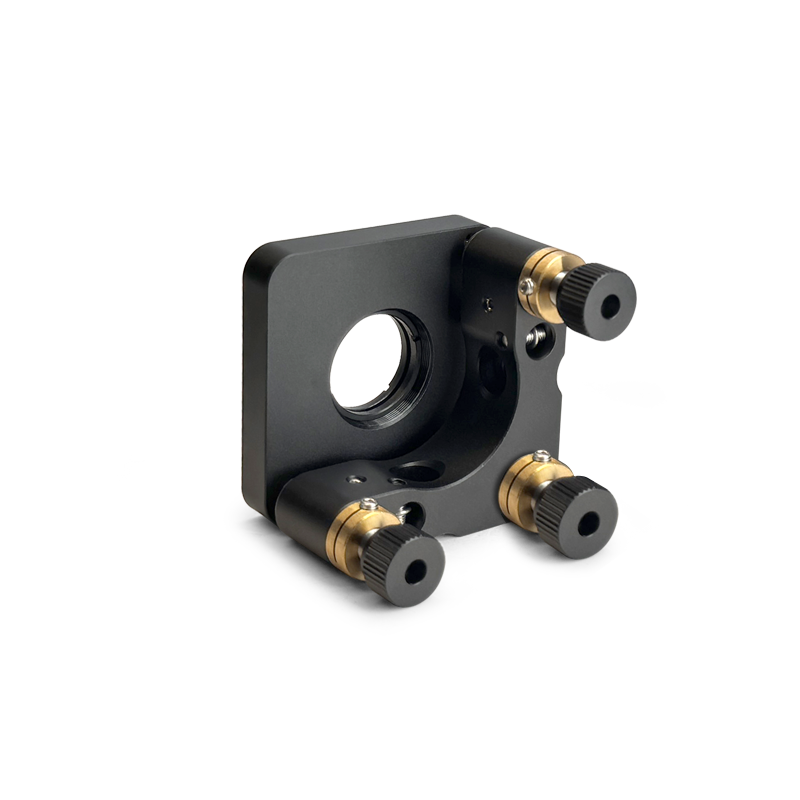

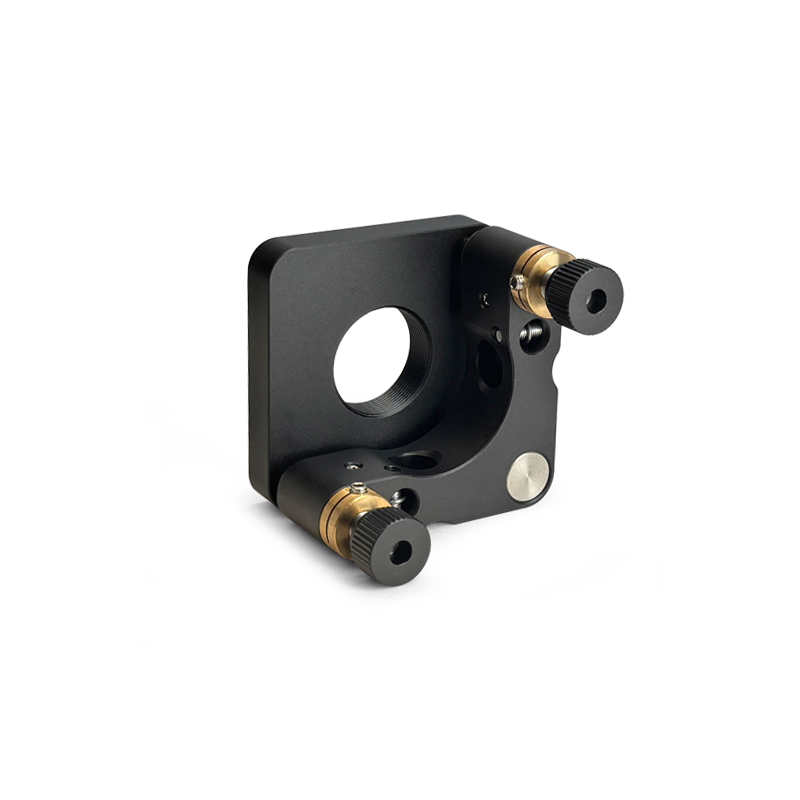

工业标准调整镜架 - 螺纹孔R/C口/SM1/M25/M26
-
螺纹孔型号为R口/C口/SM1/M25/M26五种
-
卡环附带1个/两个

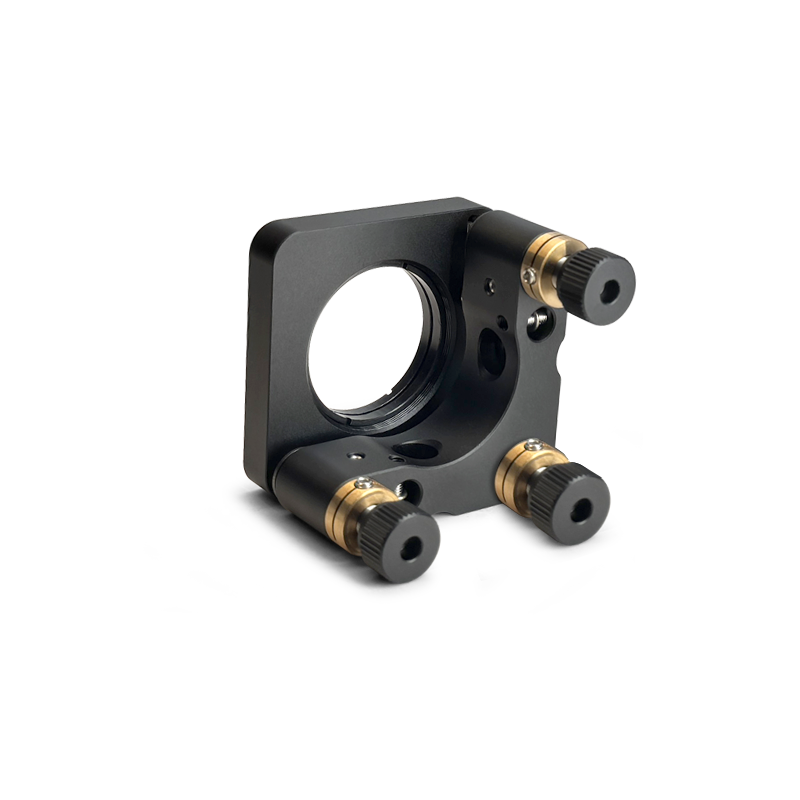

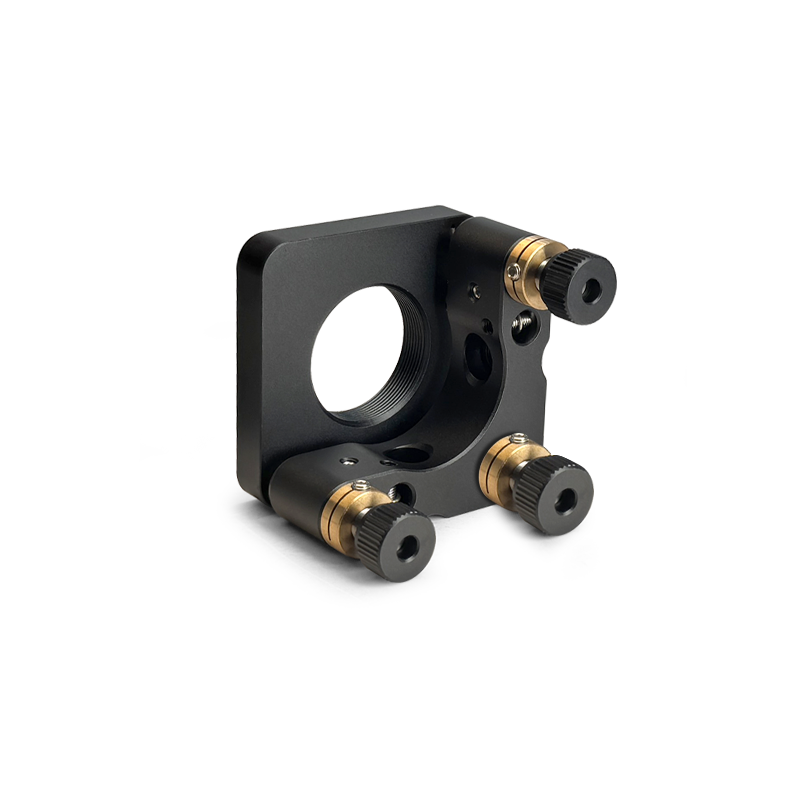

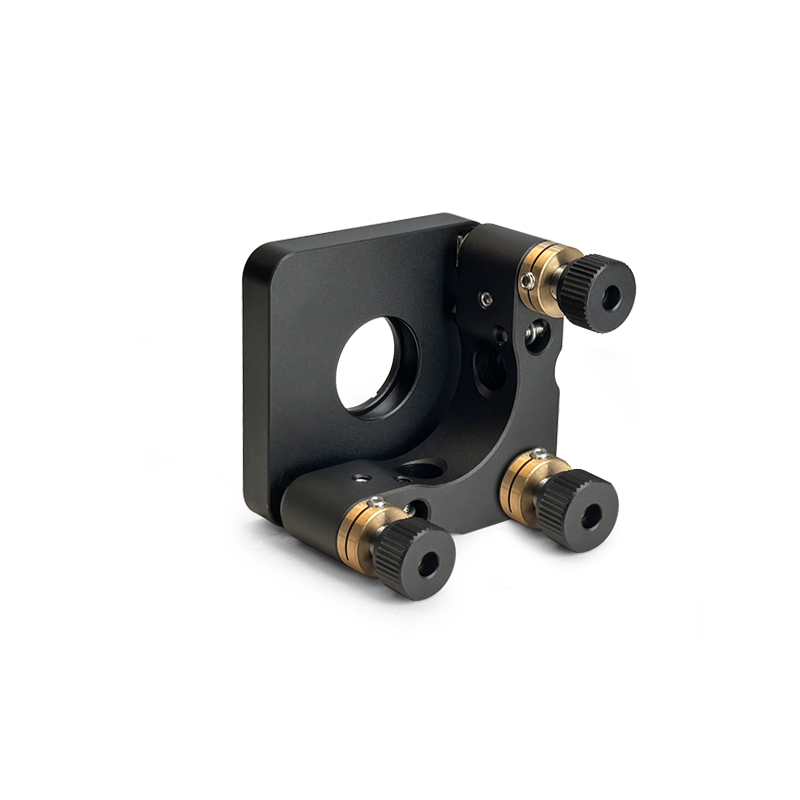

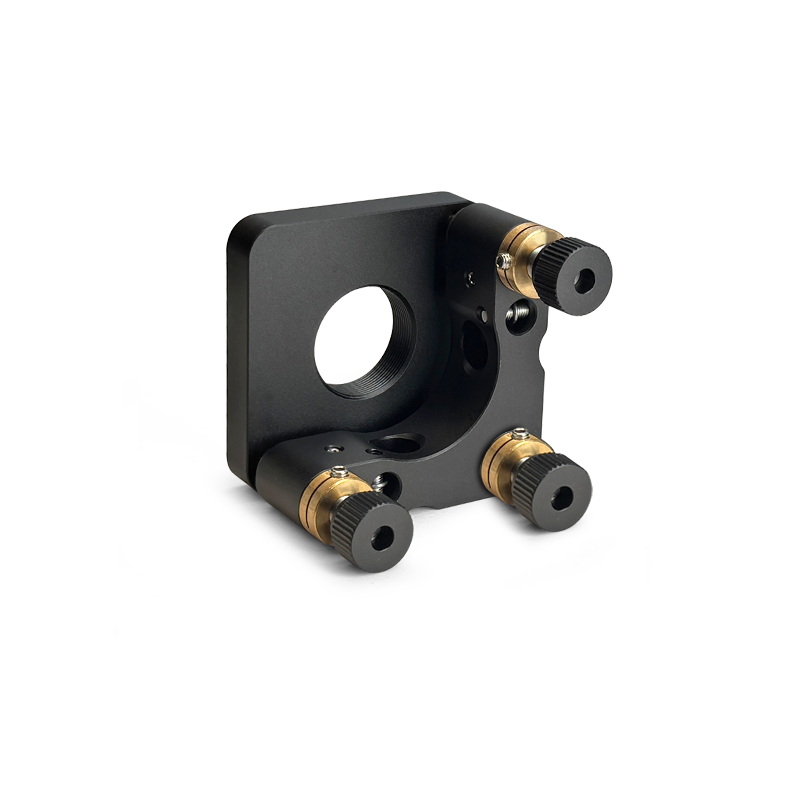

- 调节方式分：两轴调节/三轴调节
| 规格型号 | 安装螺纹孔B | 备注 |
|---|---|---|
| ZJG-R-2 | RMS(0.8＂-36） | 两轴 |
| ZJG-C-2 | C-Mount（1.0＂-32） | 两轴 |
| ZJG-SM1-2T | SM1(1.035＂-40) | 两轴/含两个卡环 |
| ZJG-M2575-2T | M25X0.75 | 两轴 |
| ZJG-M26C-2T | M26X0.706 | 两轴 |
| ZJG-R-3 | RMS(0.8＂-36） | 三轴 |
| ZJG-C-3 | C-Mount（1.0＂-32） | 三轴 |
| ZJG-SM1-3T | SM1(1.035＂-40) | 三轴/含两个卡环 |
| ZJG-M2575-3T | M25X0.75 | 三轴 |
| ZJG-M26C-3T | M26X0.706 | 三轴 |

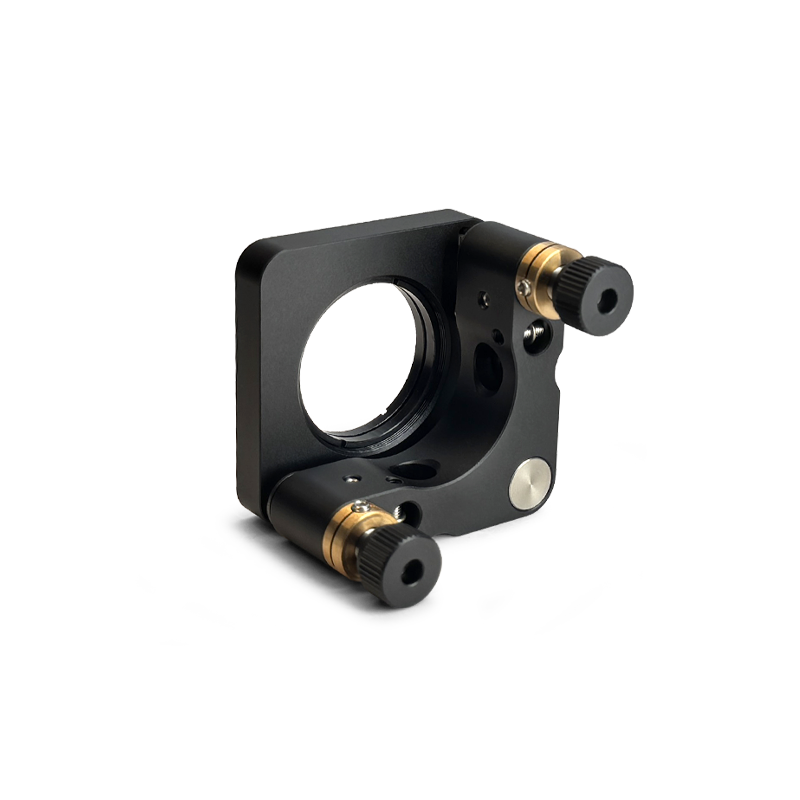

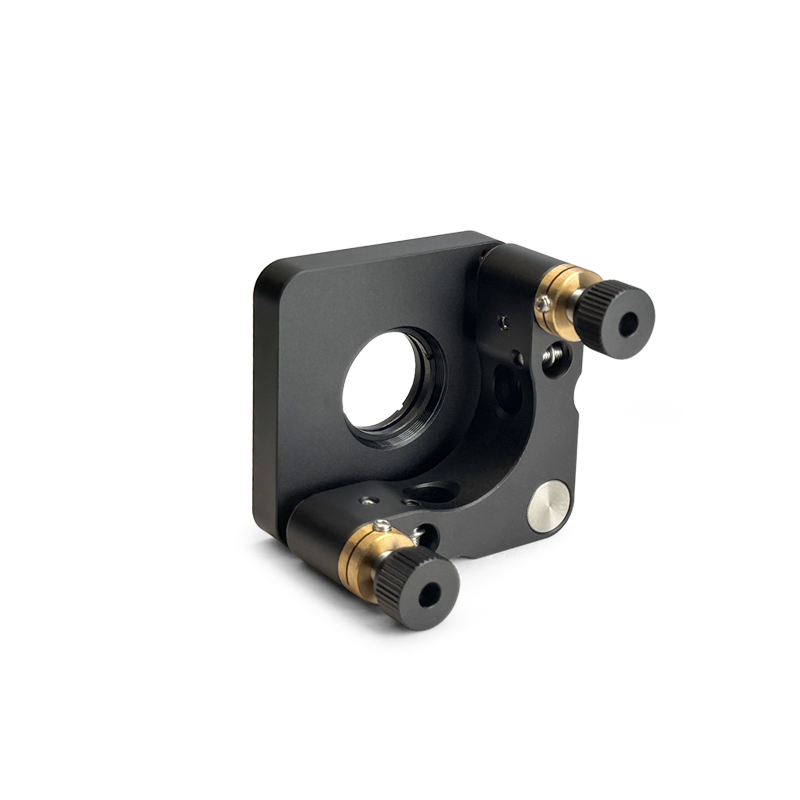

工业标准调整镜架 - 螺纹孔M21/M31
-
螺纹孔型号为M21/M31两种
-
卡环附带1个/两个
- 调节方式分：两轴调节/三轴调节
| 规格型号 | 安装螺纹孔A | 适用镜片尺寸 | 支持最大镜片厚度 | 备注 |
|---|---|---|---|---|
| ZJG-M20-2 | M21*0.5 | φ20 | 4 | 两轴/含一个卡环 |
| ZJG-M20-3 | M21*0.5 | φ20 | 4 | 三轴/含一个卡环 |
| ZJG-M20-2T | M21*0.5 | φ20 | 3.5 | 两轴/通螺纹/含两个卡环 |
| ZJG-M20-3T | M21*0.5 | φ20 | 3.5 | 三轴/通螺纹/含两个卡环 |
| ZJG-M30-2 | M31*0.5 | φ30 | 4 | 两轴/含一个卡环 |
| ZJG-M30-3 | M31*0.5 | φ30 | 4 | 三轴/含一个卡环 |
| ZJG-M30-2T | M31*0.5 | φ30 | 3.5 | 两轴/通螺纹/含两个卡环 |
| ZJG-M30-3T | M31*0.5 | φ30 | 3.5 | 三轴/通螺纹/含两个卡环 |

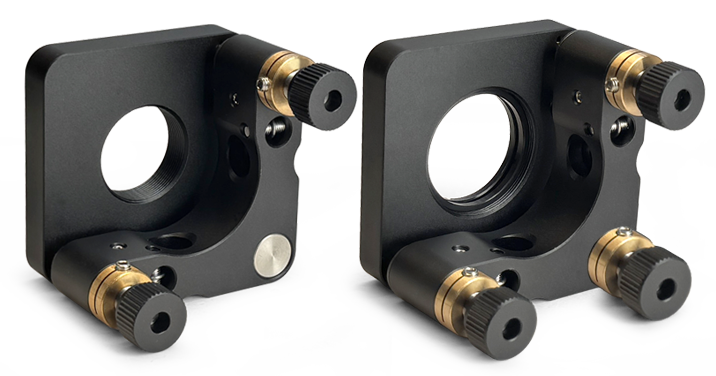

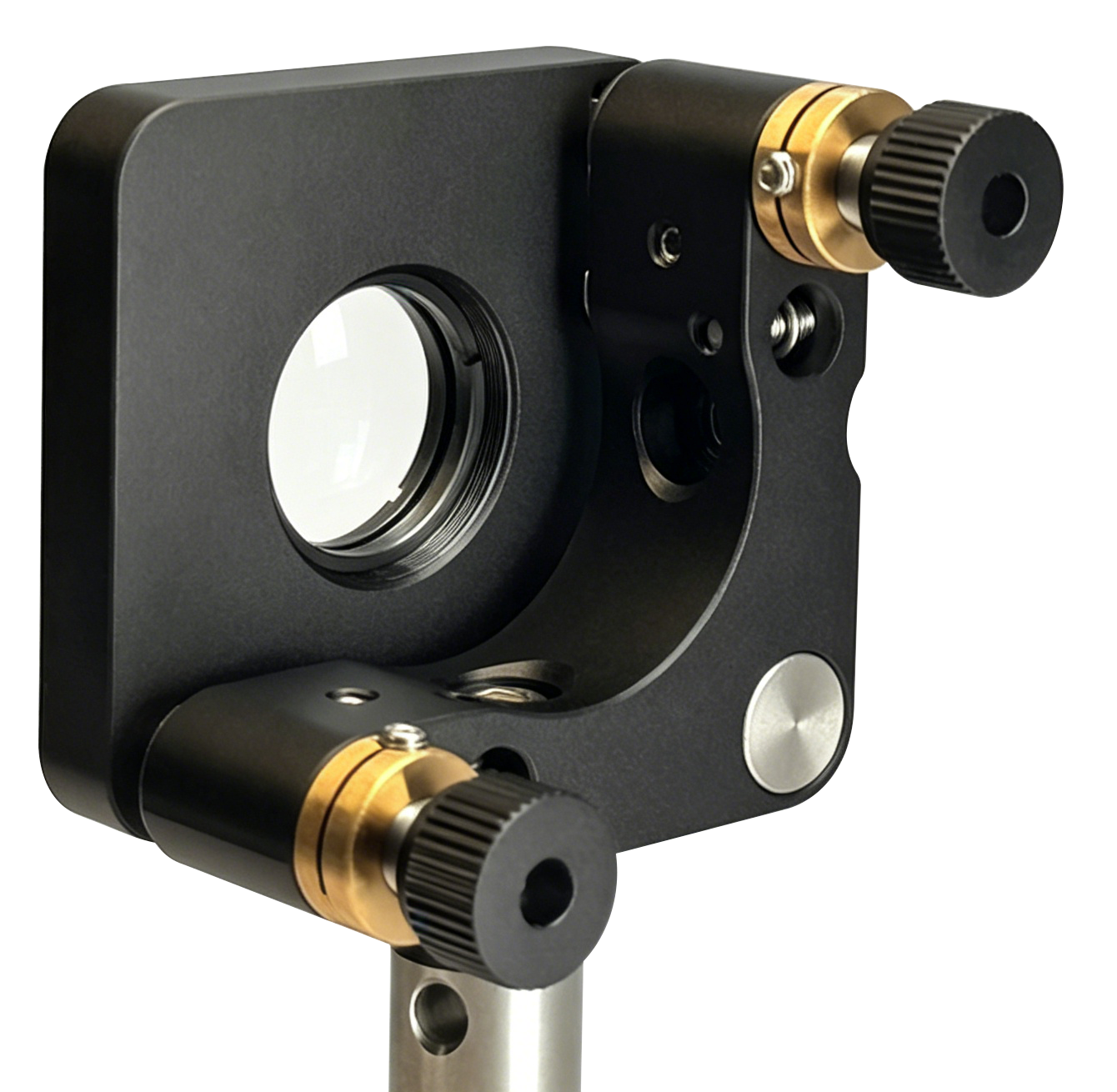

产品应用：
将镜片装入螺纹孔中
卡环将其锁紧固定
两个M4沉头带M6螺纹孔

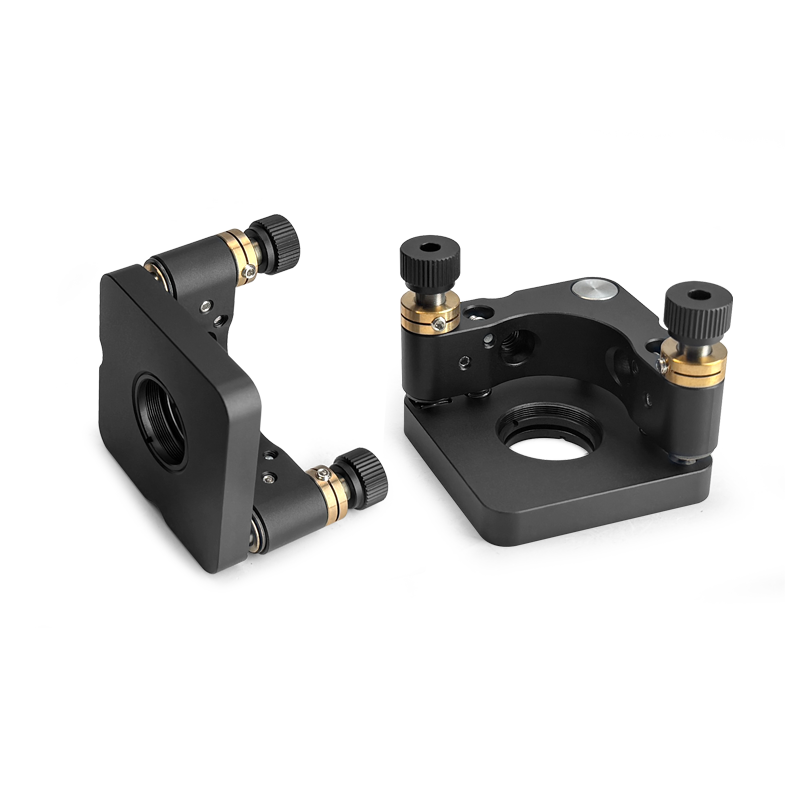

都可以连接接杆，实现左右手调节

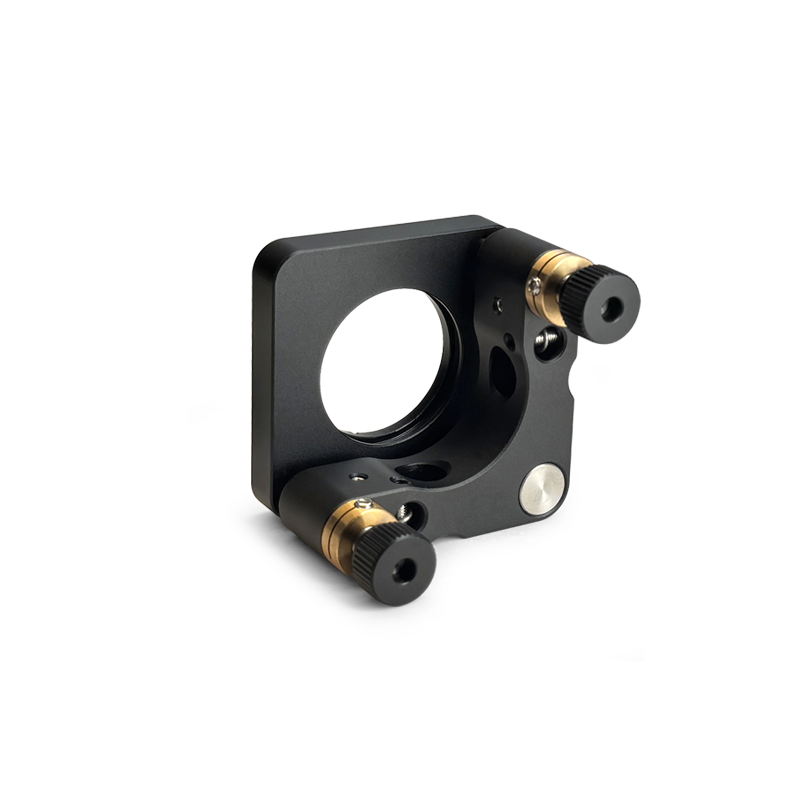

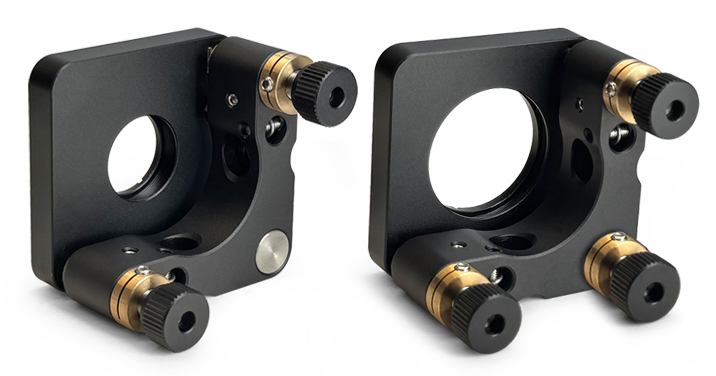

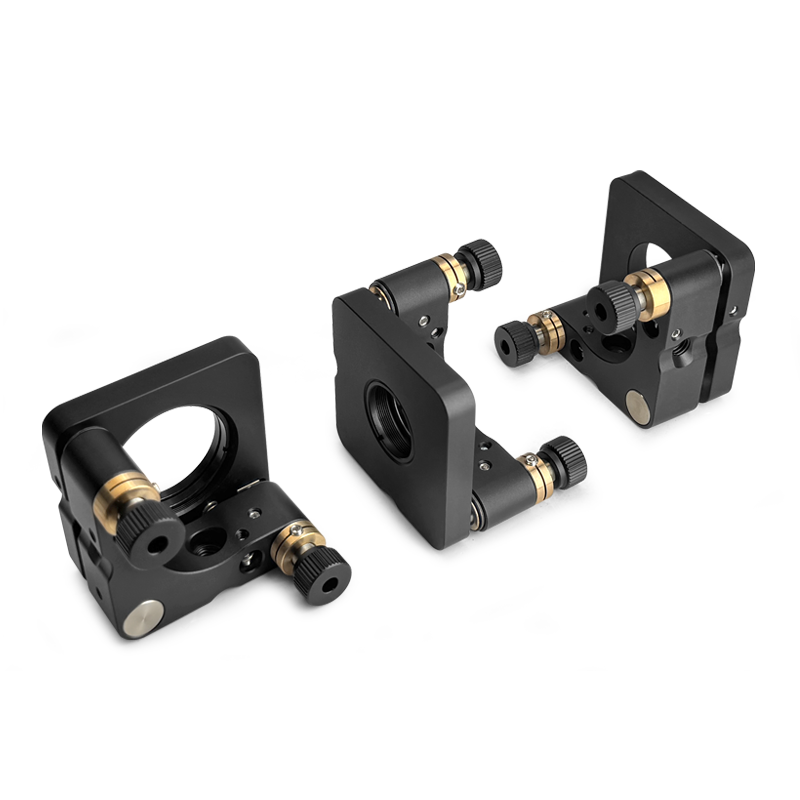

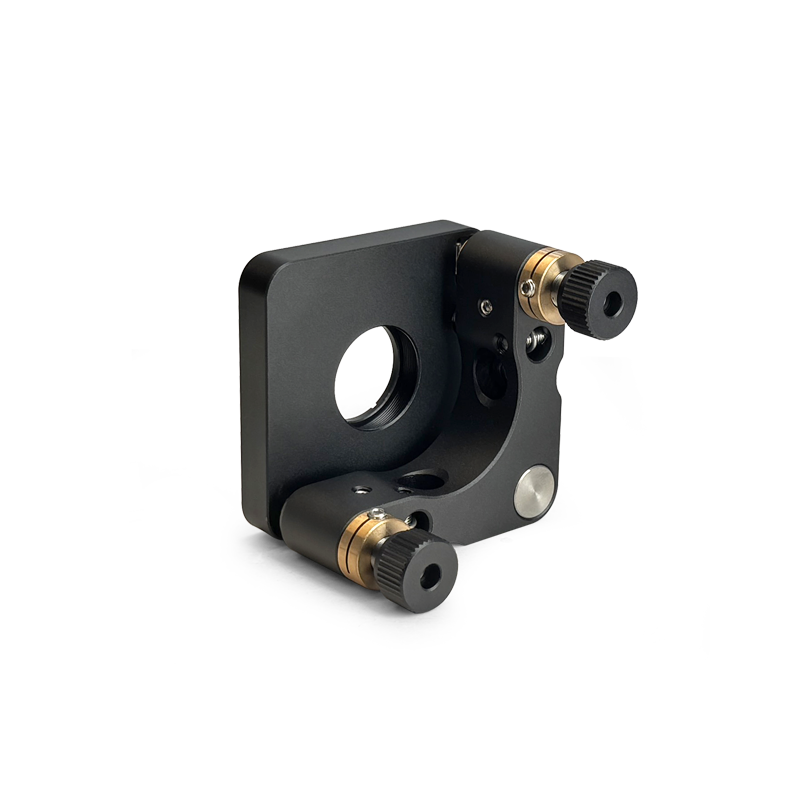

工业标准调整镜架
此款镜架适合薄款光学元件或者匹配的光纤准直器等，通过附带的1个或者两个卡环将光学元件固定在安装孔中，且两轴或者三轴的调节器实现镜架的俯仰和偏转调节，镜架两个接杆孔呈直角分布，实现镜架的左手系或右手系安装。
产品特点：
1.可安装的最大厚度为3.5mm/4mm的光学元件
2.调整架附带1个或2个卡环，由卡环固定光学元件
3.·调整架是螺纹孔，多种螺纹SM1/M21/M31/C/R
4.镜架分两轴/三轴调节，且两个M4沉头带M6螺纹孔实现左右手安装
