产品详情

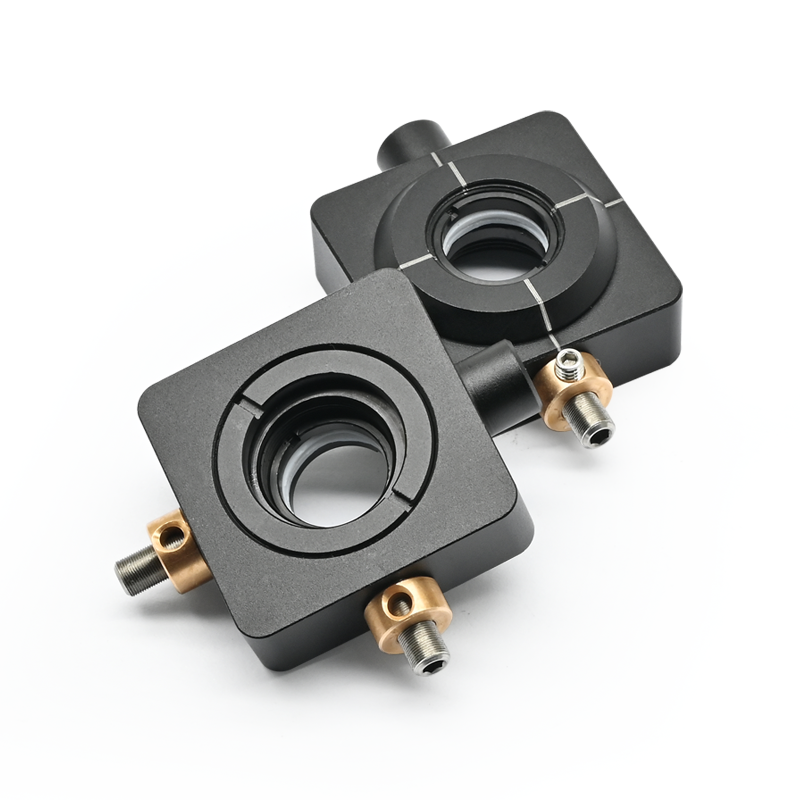

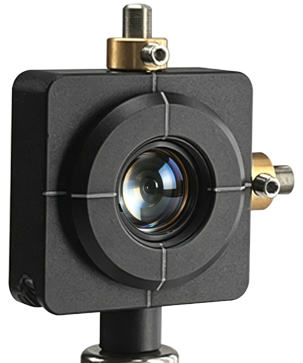

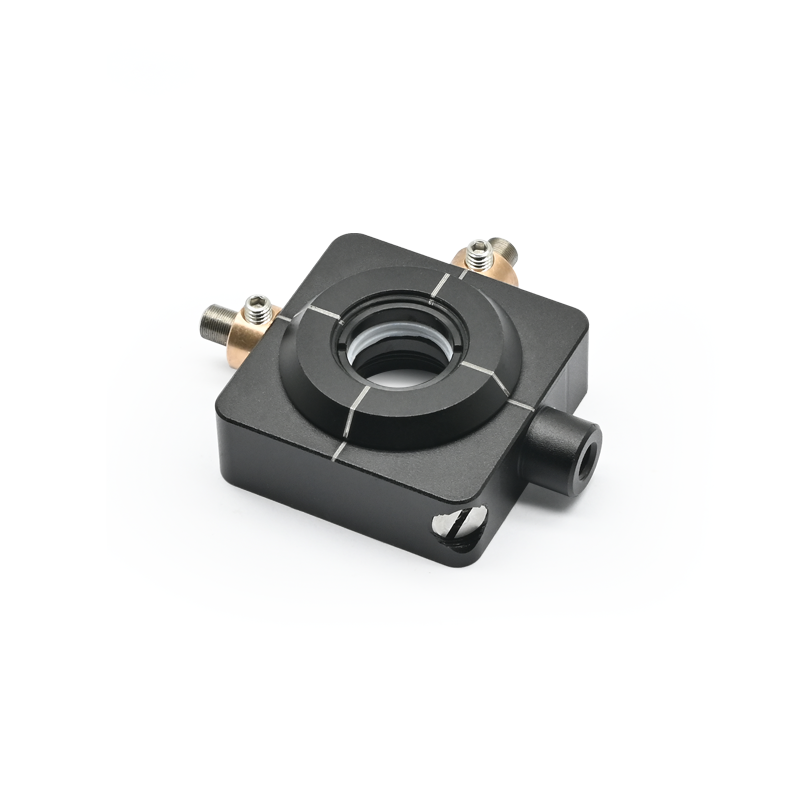

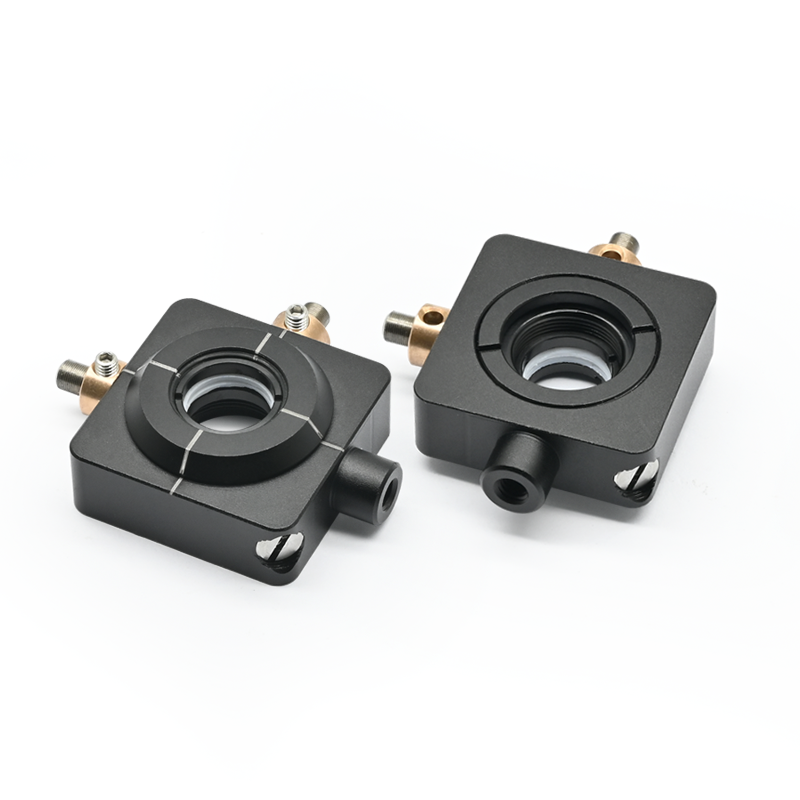

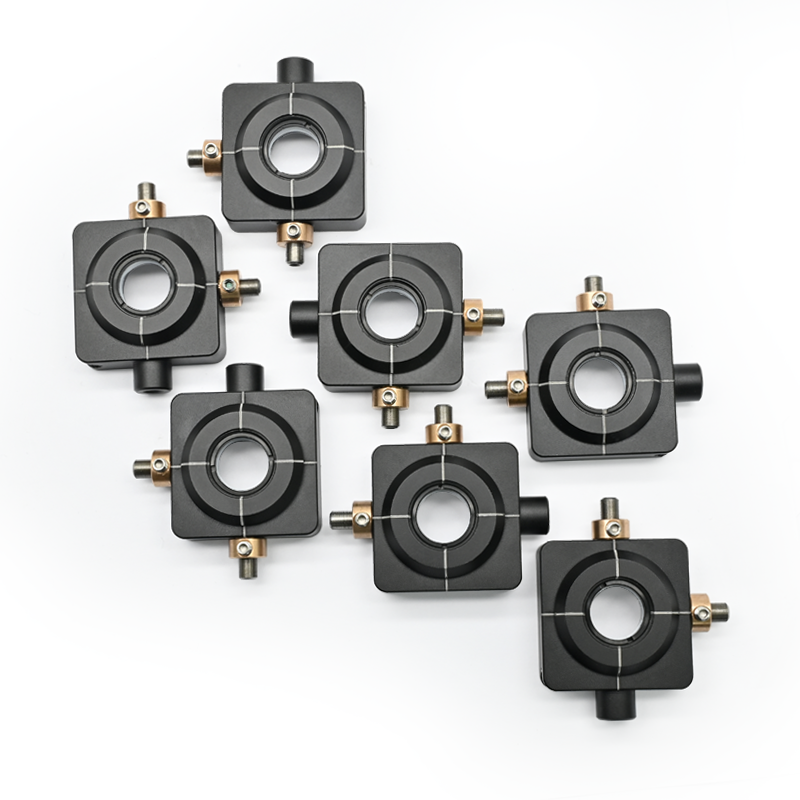

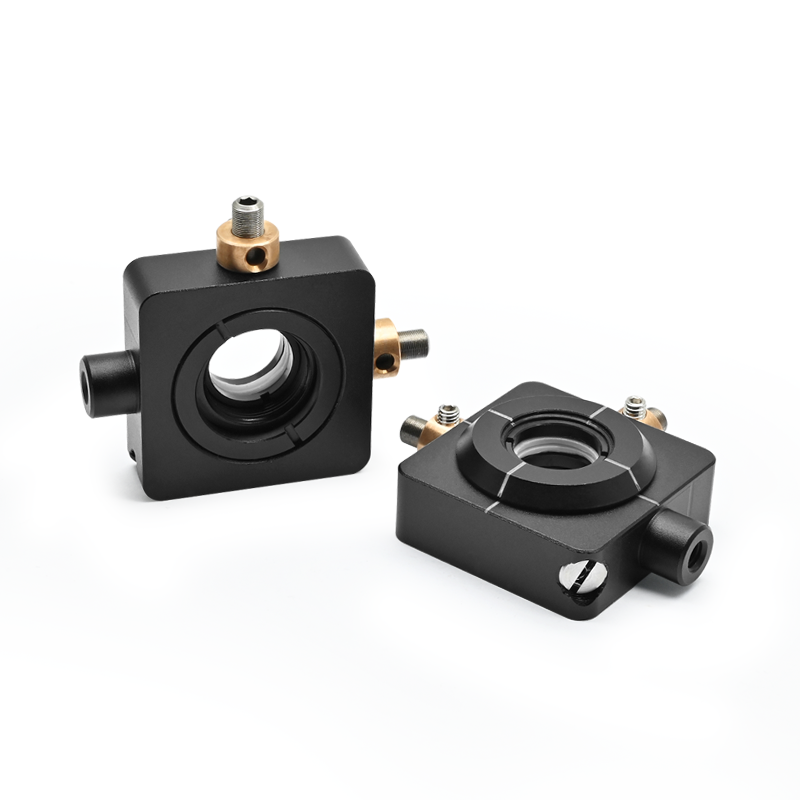

标准平移调整镜架 -型号ZJP-XY05M

中心带SM05螺纹孔，附带两个卡环
螺纹孔周围激光刻印中心对准线，便于光学元件对齐
底部带M4螺纹孔，可直接安装接杆

产品应用：

中心螺纹孔中装入φ0.5英寸的光学元件

（卡环固定）

M4沉头孔直接安装接杆

上方调节挠性光学调整镜架

产品介绍：
上方调节光学镜架的设计，更加节省实验空间，适用于狭小空间的使用，M4*0.25细牙调节器可调节镜架的俯仰且调节器需要合适的扳手调节，更适用于小空间。镜架带多种螺纹孔和沉头孔，安装方式也更加灵活。

产品特点：
1.由不锈钢材质和铝合金材质两种
2.适用0.5/1/1.5/2英寸/20mm等型号
3.上方挠性调节设计，节省空间，适合狭小空间使用
4.镜架设计多种螺纹孔，实现多种安装方式，使用更加灵活

¥ 500.00

立即购买
45度光学调整镜架

产品介绍：
三轴调节光学调整架，此镜架用于相对光轴45°角安装光学元件，镜架有两个呈90的通孔，用于垂直透射光束且能够提供俯仰和偏转调节将引导反射和透射光束，使其居于具体目标。镜片压片将光学元件固定于限位孔中。
这精密的光学调整架具有坚固的机械设计，调节顺滑且能够提供长期稳定性。

产品特点：
1.适用20/25.4/30/38.1/50.8mm的光学元件
2.安装分束镜和光束取样镜等透射光学元件，使光路转换45°角
3.调节方向为三轴俯仰及前后调整且使光束居于具体目标
4.固定方式两个M4沉头带M6螺纹沉头孔呈90方向实现左手安装
5.有两个呈90°的通孔，可安装光学元件帮助光路通过
6.镜片压片用于固定光学元件，安装方式便捷

¥ 220.00

立即购买
标准光学调整镜架

产品介绍：
常用的标准调整架，提供双调节和三调节器调节俯仰和偏转，通过附带的卡环将镜片固定于限位孔中，且螺纹孔固定更适合厚度较小的镜片。调整架上M6螺纹与M4沉头孔复合结构。
本调整架采用弹簧式结构，优质螺纹副，手感顺畅，适用于微小量的精密调节。

产品特点：
1. 安装方式：卡环固定（螺纹孔）和顶丝固定两种方式
2. 适用φ1英寸(25.4mm)-8英寸(203.2mm)的光学元件
3. 调节方向为两轴和三轴，俯仰偏转及前后调整
4. 两个M4沉头带M6螺纹孔呈90位于调整架上，实现左右手系调节

¥ 135.00

立即购买
五轴光学调整镜架

产品介绍：
五维调整架可进行三维俯仰旋转和两轴平移调整，共五维调节，使用更加方便。通过五个0.25mm的细牙螺纹副驱动，调整灵敏度高，每个调节器都带锁紧功能，稳定性更佳。
镜架安装孔采用双卡环固定，通过螺纹旋转增加或减少装卡厚度，卸下卡环可兼容带相同螺纹型号的其他组件，例如镜筒等。调整架在水平和竖直方向上均有刻度线，在调整X轴和Y轴位移时，能辅助将光学元件对齐。

产品特点：
1.主体采用优质铝合金材料，精加工装配而成
2.全新的结构设计，尺寸紧凑，且可提供更好的整体稳定性
3.两个卡环压圈固定方式，安装灵活，稳定
4.安装孔带螺纹，可兼容其它与之相同螺纹的任何元器件
5.M6*0.25/M4*0.25细牙螺纹副驱动，灵敏度高
6.M4沉头带M6螺纹安装孔，实现多种安装方式，适配性强

¥ 450.00

立即购买
前面板定位光学镜架

产品介绍：
调整架设计用于使光学元件前表面位于安装接杆中心。这种设计可通过旋转安装接杆进行粗略的旋转调整，且不会造成对光束偏移。如果反射镜前表面对准面包板某个螺纹孔，那么45°入射光便可对准光学平台的孔阵列，调整架通过两个螺纹孔之一安装在接杆上，从而实现左手系或者右手系的调节。

产品特点：
1.适用中1/1.5/2/3英寸和20/30mm六种
2.光学元件的前表面与接杆安装孔对齐简化光束对准
3.限位孔安装方式分为尼龙顶丝固定和螺纹卡卡环固定
4.两个M4螺纹孔呈直角分布可左手系或右手系安装

¥ 260.00

立即购买
波片旋转安装座

产品介绍：
提供一系列适用于不同光学元件尺寸和应用的连续旋转安。装座，安装座的外壳紧凑并可锁定提供光滑无间隙的旋转，安装光学元件时，只需将光学元件放在螺纹孔中并用卡环固定。旋转刻度盘清晰易读，每2°一条刻度线，每20°标记刻度数，可精密移动和重复定位，安装座顶部带固定螺丝，可固定锁紧旋转角度。

产品特点：
1.360°连续旋转透镜安装座激光雕刻的最小刻度2°适用于精密调节
2.多种规格适用φ5-101.6mm的光学元件
3.带SM05-SM4和M6-M46标准螺纹孔附带1个卡环固定
4.底部带M4螺纹孔用于安装接杆等光学元件
5.安装座顶部带锁紧顶丝可锁紧旋转角度

¥ 97.50

立即购买
16mm笼式系统

精密机械是现代高端制造体系的核心基础，广泛应用于航空航天、半导体装备、医疗器械、智能机器人及高精度检测仪器等领域。我们专注于高精度零部件的设计、研发与制造，具备微米级加工能力与严格的质量控制体系。通过引进国际先进的五轴联动加工中心、超精密磨床及纳米级检测设备，并融合自主研发的工艺优化算法与智能监测技术，我们可稳定实现0.1微米级尺寸精度与纳米级表面粗糙度。

¥ 999975.00

立即购买
30mm笼式系统

精密机械是现代高端制造体系的核心基础，广泛应用于航空航天、半导体装备、医疗器械、智能机器人及高精度检测仪器等领域。我们专注于高精度零部件的设计、研发与制造，具备微米级加工能力与严格的质量控制体系。通过引进国际先进的五轴联动加工中心、超精密磨床及纳米级检测设备，并融合自主研发的工艺优化算法与智能监测技术，我们可稳定实现0.1微米级尺寸精度与纳米级表面粗糙度。

¥ 999975.00

立即购买

相关产品

首页 ꄲ 光机组件 ꄲ 光学调整镜架 ꄲ 标准平移透镜调整架

ꁆ ꁇ

标准平移透镜调整架

产品介绍：
XY轴平移调整架配有高分辨率调节器，用于安装中0.5英寸的光学元件，能安装厚度最大10mm的光学元件，调整架是通过SM05螺纹孔(附带两个卡环)来固定光学元件，使其兼容几乎任何SM05外螺纹的组件。镜架实现XY轴平移外还带激光雕刻的X轴和Y轴校准线，便于光学元件的对齐。

产品特点：
1.调整架中心带SM05螺纹孔(附带两个卡环)
2.底部带M4螺纹孔用于直接安装接杆
3.调整架上激光刻印中心对准线，便于光学元件对齐
4.适用安装φ0.5英寸的元件和兼容任何带SM05外螺纹的组件

型号: ZJP-XY05M

现价：

¥ 240.00

数量： ꄷ ꄸ

加入购物车
