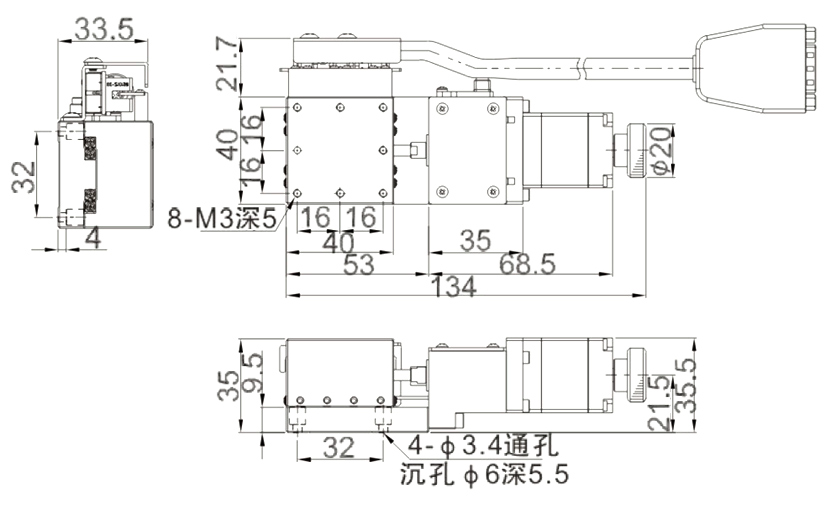

X轴电动直线滑台 -型号：YZX-FX40-LBNR/YZX-FX40-LBNL
-
台面尺寸40mm*40mm
-
调节习惯：左手/右手
-
台面螺纹孔：M3螺纹孔*8个
| 规格型号 | 台面大小 | 行程 | 负载 | 电机 | 传动方式 | 精度 |
|---|---|---|---|---|---|---|
|
YZX-FX40-LBNR YZX-FX40-LBNL |
40*40mm | 15mm | 6kgf | 二相步进电机 | 滚珠丝杆 | ±1μm |

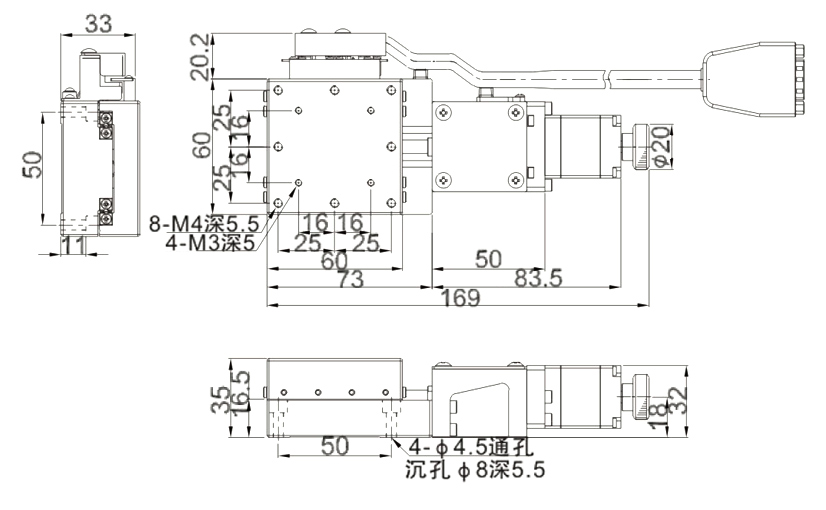

X轴电动直线滑台 -型号：YZX-FX60-LBNR/YZX-FX60-LBNL
-
台面尺寸60mm*60mm
-
调节习惯：左手/右手
-
台面螺纹孔：M4螺纹孔*8个/M3螺纹孔*4个
| 规格型号 | 台面大小 | 行程 | 负载 | 电机 | 传动方式 | 精度 |
|---|---|---|---|---|---|---|
|
YZX-FX60-LBNR YZX-FX60-LBNL |
60*60mm | 20mm | 6kgf | 二相步进电机 | 滚珠丝杆 | ±1μm |

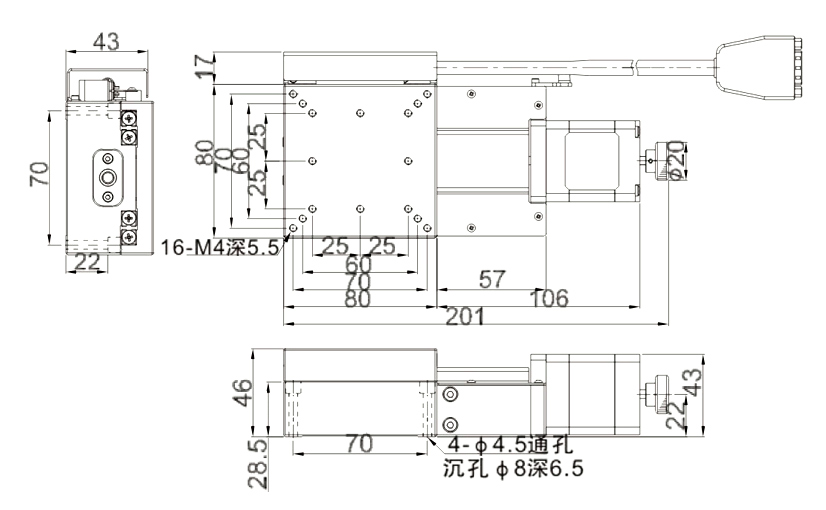

X轴电动直线滑台 -型号：YZX-FX80-LBNR/YZX-FX80-LBNL
-
台面尺寸80mm*80mm
-
调节习惯：左手/右手
-
台面螺纹孔：M4螺纹孔*16个
| 规格型号 | 台面大小 | 行程 | 负载 | 电机 | 传动方式 | 精度 |
|---|---|---|---|---|---|---|
|
YZX-FX80-LBNR YZX-FX80-LBNL |
80*80mm | 30mm | 21kgf | 二相步进电机 | 滚珠丝杆 | ±1μm |

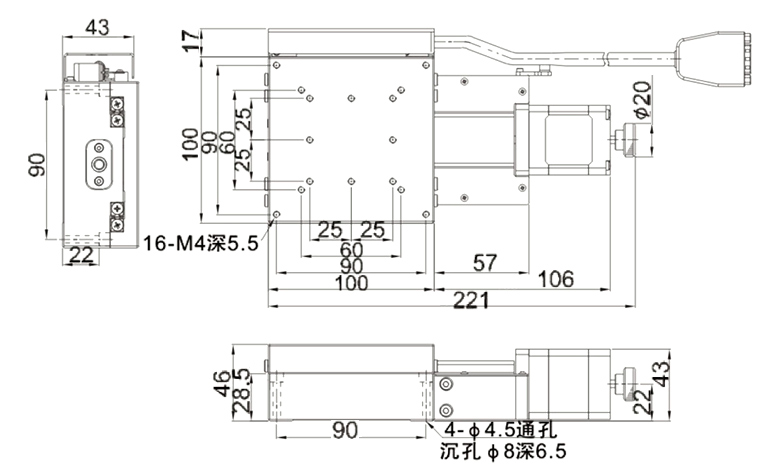

X轴电动直线滑台 -型号：YZX-FX100-LBNR/YZX-FX100-LBNL
-
台面尺寸100mm*100mm
-
调节习惯：左手/右手
-
台面螺纹孔：M4螺纹孔*16个
| 规格型号 | 台面大小 | 行程 | 负载 | 电机 | 传动方式 | 精度 |
|---|---|---|---|---|---|---|
|
YZX-FX100-LBNR YZX-FX100-LBNL |
100*100mm | 40mm | 23kgf | 二相步进电机 | 滚珠丝杆 | ±1μm |

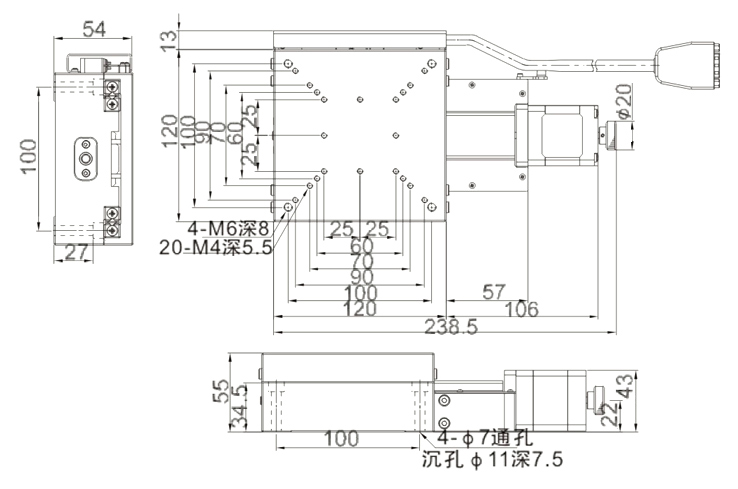

X轴电动直线滑台 -型号：YZX-FX120-LBNR/YZX-FX120-LBNL
-
台面尺寸120mm*120mm
-
调节习惯：左手/右手
-
台面螺纹孔：M4螺纹孔*20个/M6螺纹孔*4个
| 规格型号 | 台面大小 | 行程 | 负载 | 电机 | 传动方式 | 精度 |
|---|---|---|---|---|---|---|
|
YZX-FX120-LBNR YZX-FX120-LBNL |
120*120mm | 70mm | 25kgf | 二相步进电机 | 滚珠丝杆 | ±1μm |
具体参数：
| 型号 | YZX-FX40-LBN | YZX-FX60-LBN | YZX-FX80-LBN | YZX-FX1O0-LBN | YZX-FX120-LBN | ||
|---|---|---|---|---|---|---|---|
| 机械规格 | 台面尺寸 | 40*40mm | 60*60mm | 80*80mm | 100*100mm | 120*120mm | |
| 移动行程 | 15mm | 20mm | 30mm | 40mm | 70mm | ||
| 传动方式 | 滚珠螺杆中6导程1mm | 滚珠螺杆中8导程1mm | |||||
| 轨道 | 交叉滚柱导引式 | ||||||
| 滑台材质/表面处理 | 铝合金/黑色阳极处理 | ||||||
| 本体重量 | 0.37kg | 0.61kg | 1.2kg | 1.65kg | 2.6kg | ||
| 联轴器 | FAMMS12-3*5 | FAMS16-5*5 | FAMMS16-5*5 | ||||
| 精度等级 | N:标准型 | ||||||
| 出线方向 | R:右出线儿:左出线 | ||||||
| 精度规格 | 解析度 | Full/Half | 5um/2.5um | ||||
| 最高速度 | 10mm/sec | ||||||
| 单向定位精度 | 15μm | ||||||
| 反复定位精度 | ±1μm | ||||||
| 荷重 | 6kgf | 21kgf | 23kgf | 25kgf | |||
| 空转 | 2μm | ||||||
| 平行度 | 30μm | ||||||
| 运动真直度 | 30μm | ||||||
| 运动平行度 | 6.6um | 10um | |||||
| 电气规格 | 马达 | 类型/出轴型式 | 2相步进/28双出轴 | 2相步进/42双出轴 | |||
| 接头 | 滑台侧接头 | 15Pin公端连接器 D-SUB | |||||
| 滑台侧接头 | 15Pin 母端连接器 D-SUB | ||||||
| 感测器 | 行程原点感测器 | 光电感测器 EE-SX4134 | |||||
| 行程极限感测器 | |||||||
| 电源电压 | 24V±10% | ||||||
| 控制输出 | NPN开放式集电极输出24V8mA以下 | ||||||
| 输出控制 | 检测(感应时):输出电晶体OFF(非导通) | ||||||
产品说明：

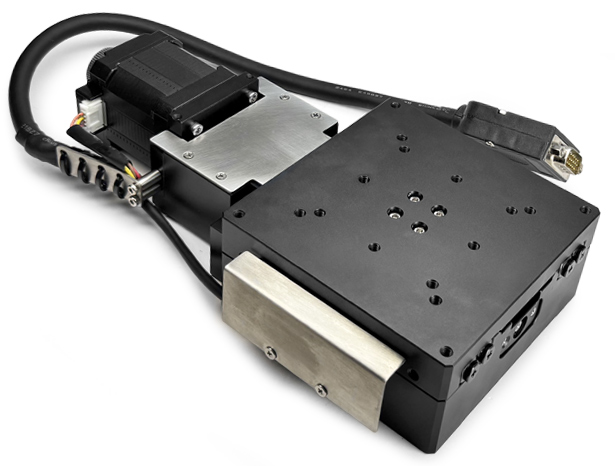

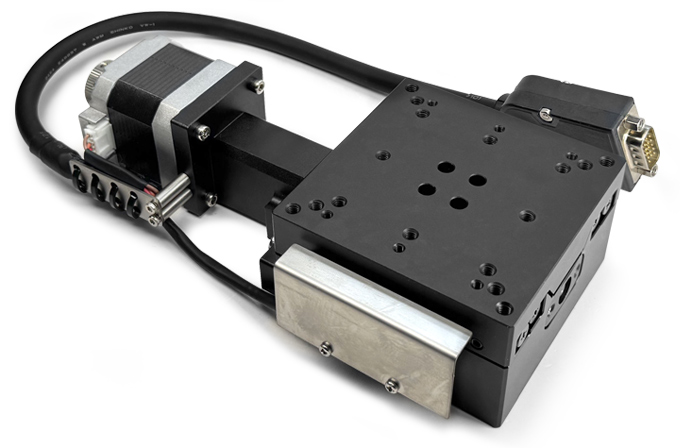

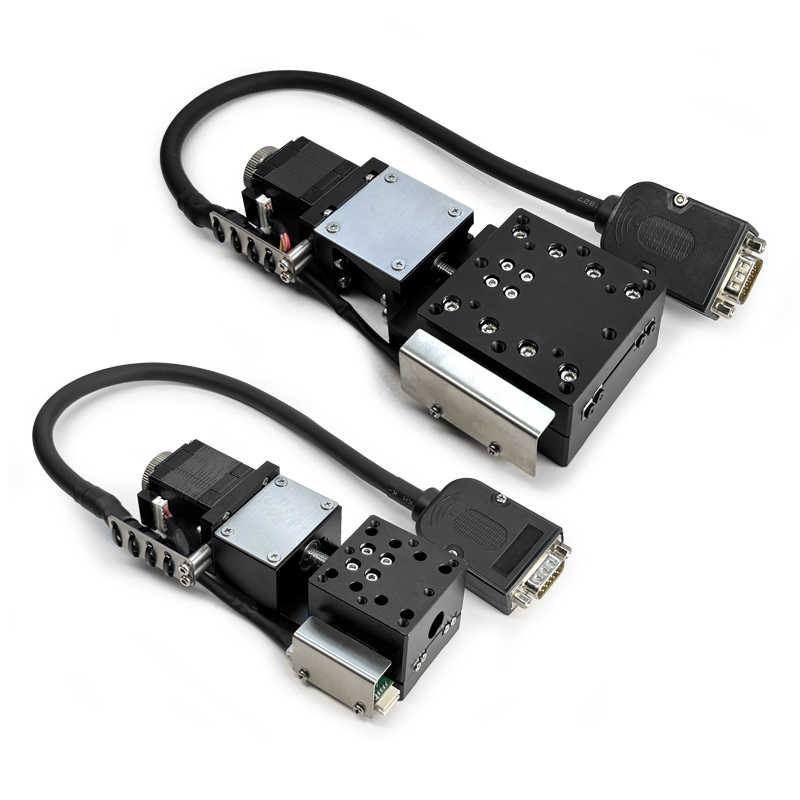

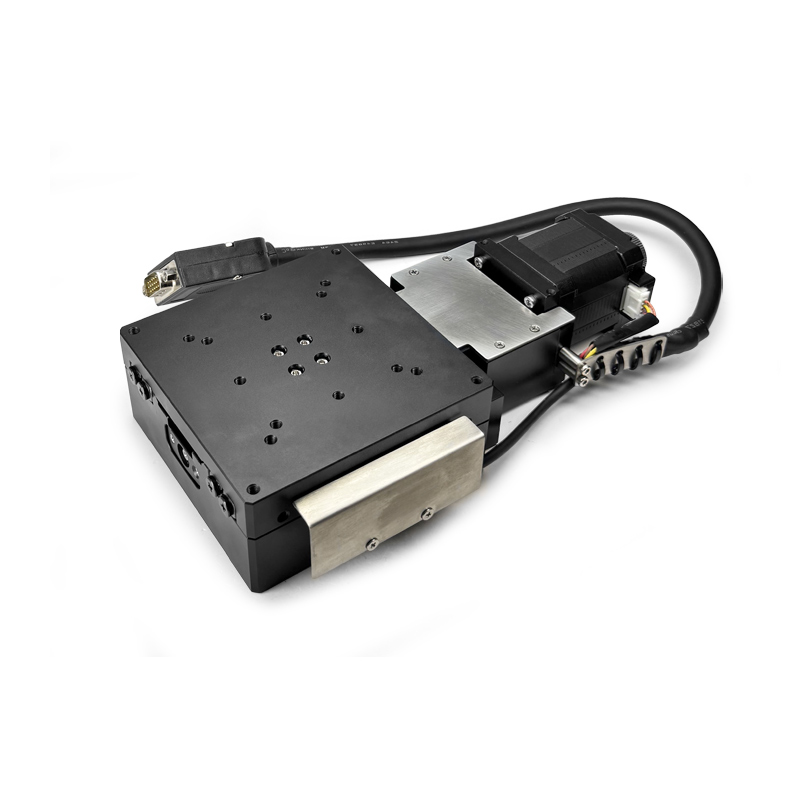

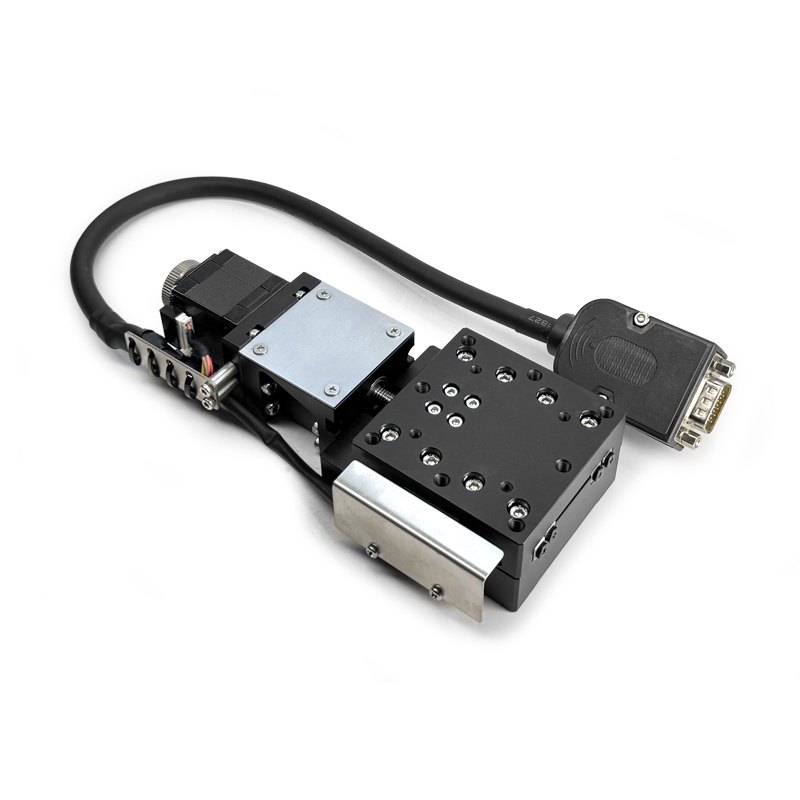

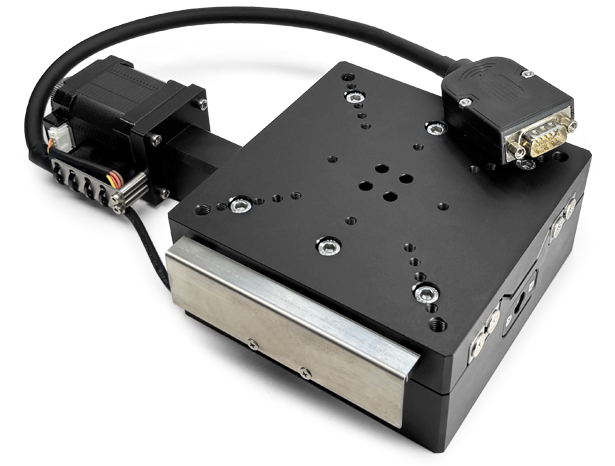

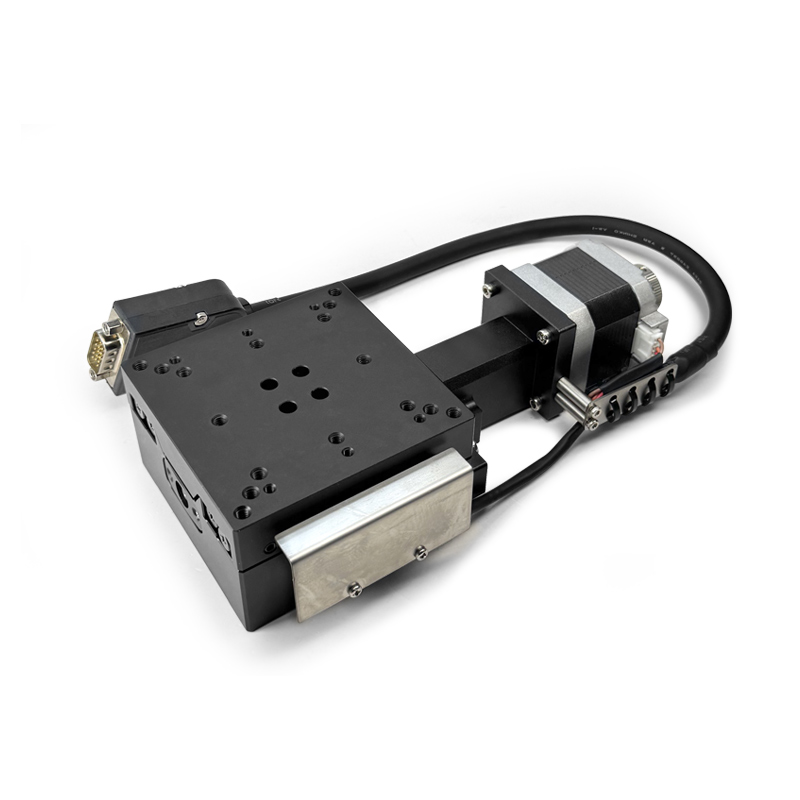

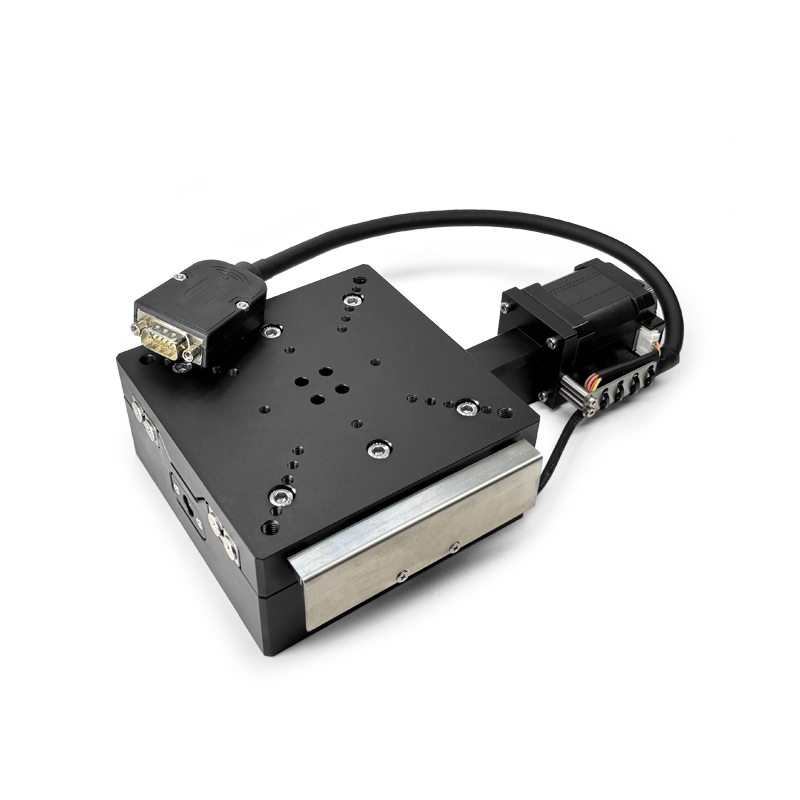

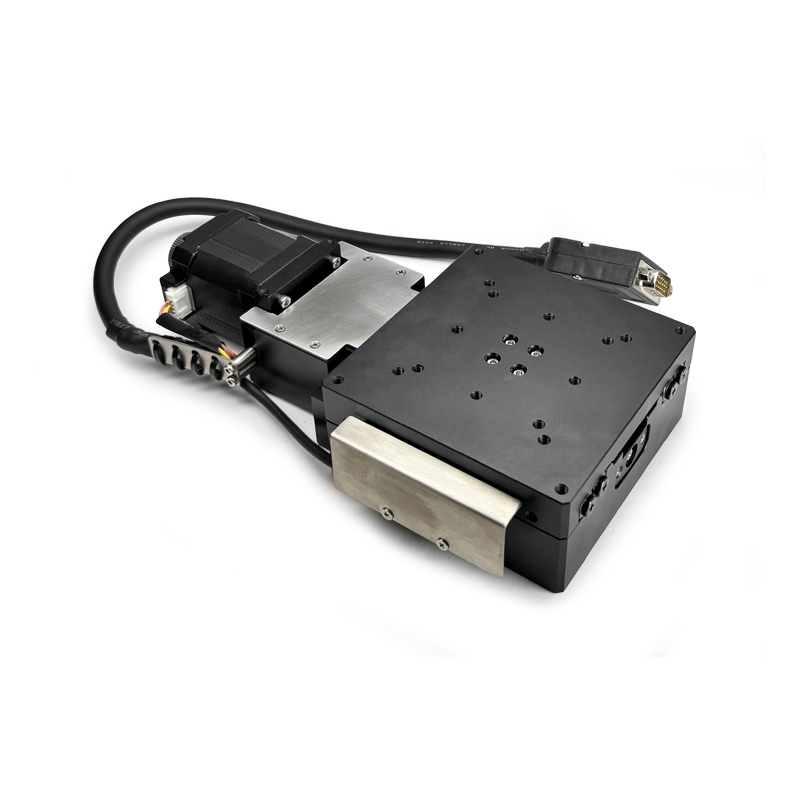

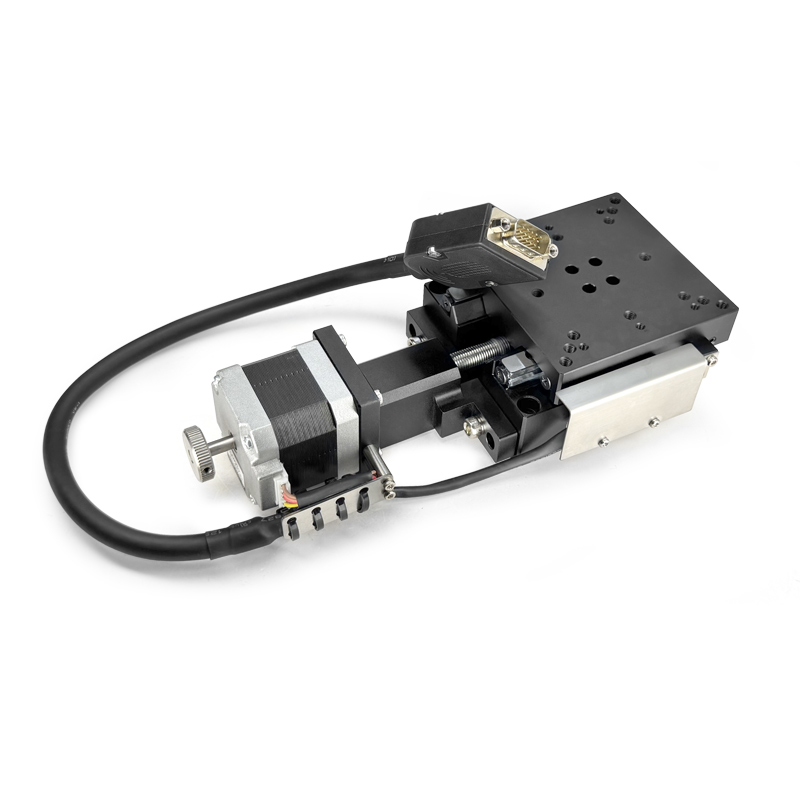

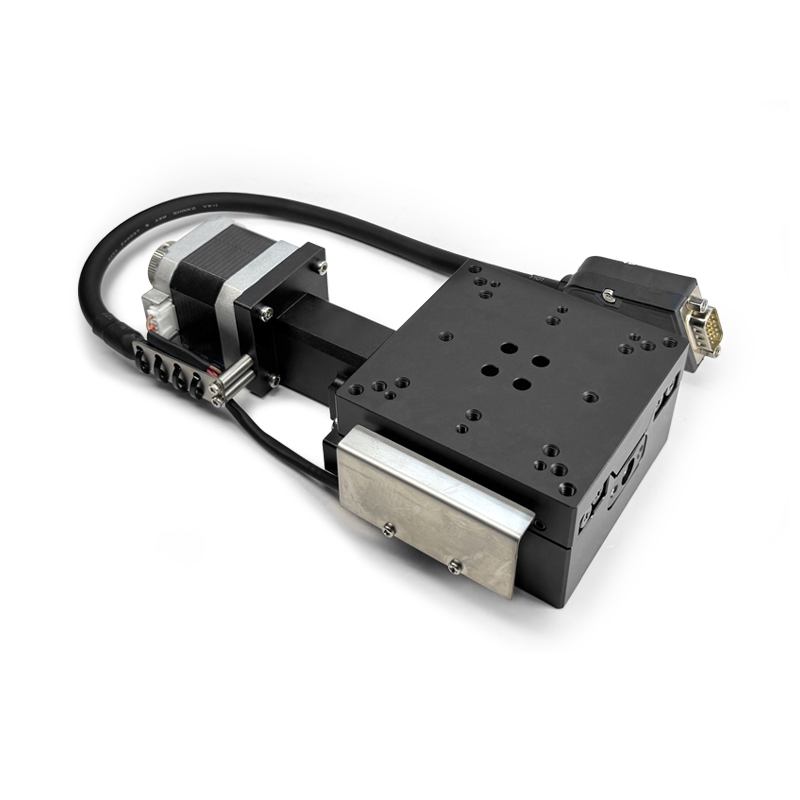

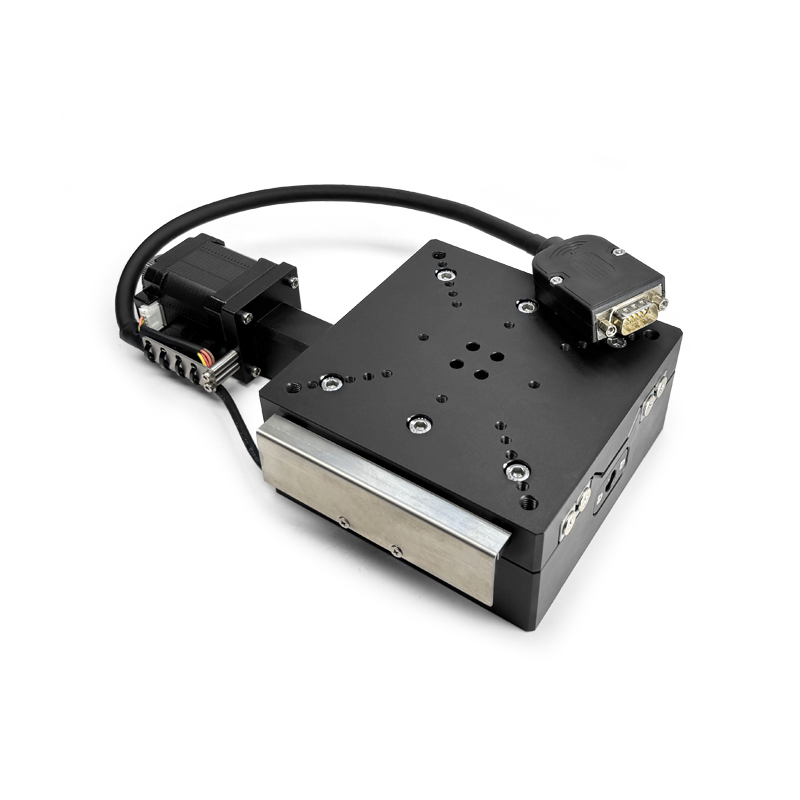

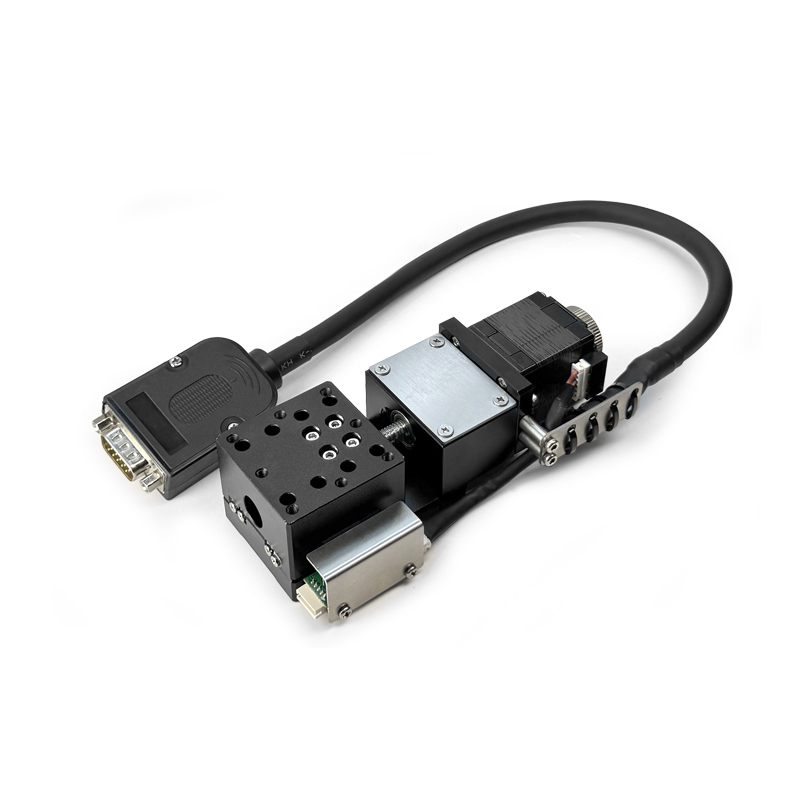

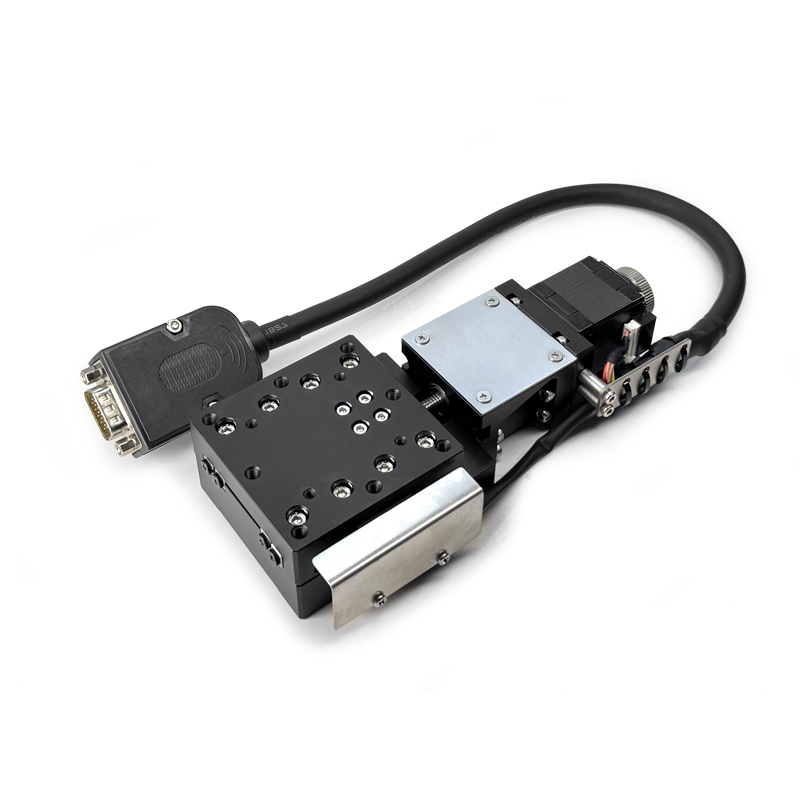

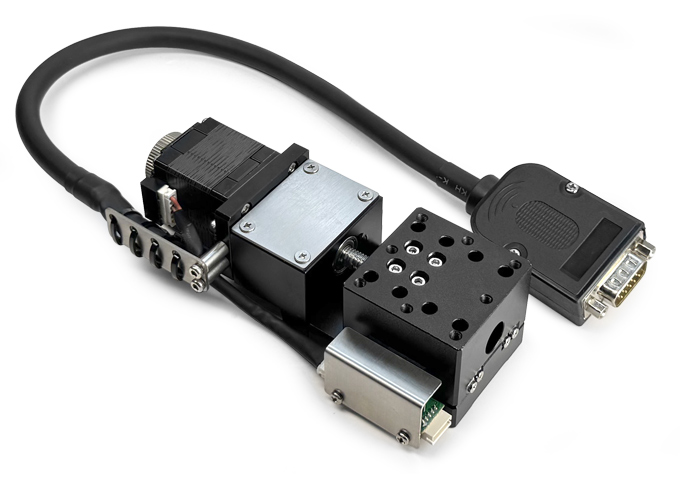

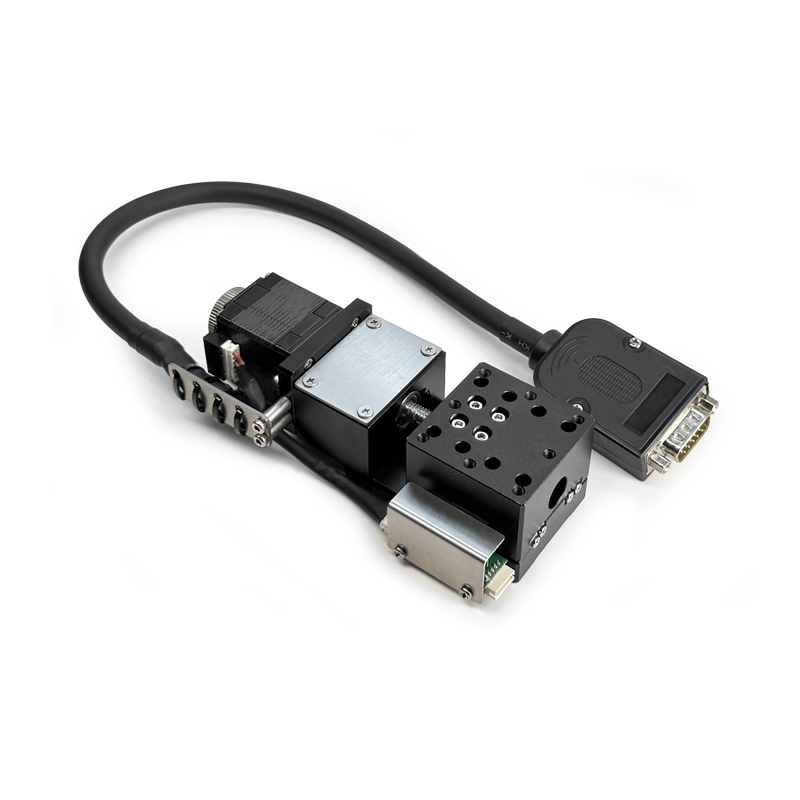

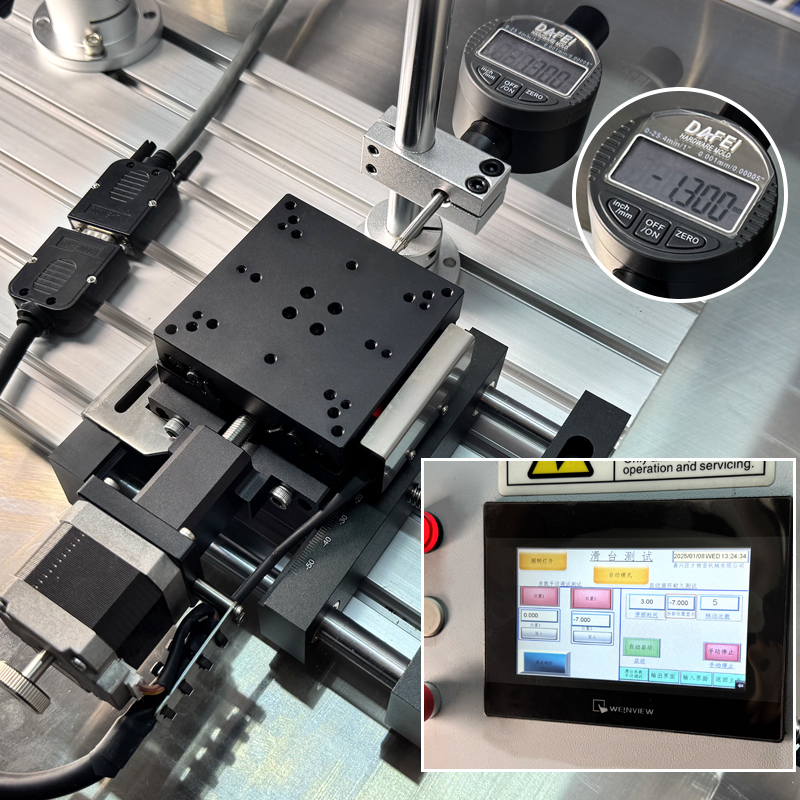

X轴电动直线滑台
电动位移台设计用于要求高稳定，长行程和高负载能力的应用。水平和垂直负载分别支持最高6kgf-25kgf,每个位移台的移动板上带M3/M4螺纹孔阵列，兼容标准的光机械件。位移台包含一个2相步进电机驱动器，可更精确的定位应用。步进电机驱动器和压电驱动的组合提供15-70mm的长行程，且精确值可达土1微米。

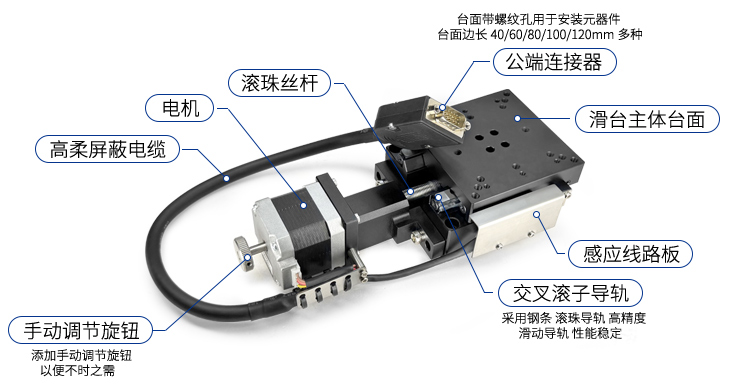

产品特点：
1.坚固的热匹配钢结构和重载型交叉滚子轴承
2.滚珠丝杆步进电机，工作更干净，更耐磨
3.位移台台面型号:40mm/60mm/80mm/100mm/120mm五种
4.调节行程:15mm/20mm/30mm/40mm/70mm,调节精度可精确至1um
5.位移台台面带M3/M4螺纹孔阵列，安装各种光机械
6.除了电动调节以外还提供手动调节旋钮
